Inconel 625 Фланец (UNS N06625 / W.Nr. 2.4856) — это кованый соединительный элемент из никель-хром-молибден-ниобиевого сплава, цена которого в 2025–2026 годах составляет $35–$99 за килограмм в зависимости от формы, размера и класса давления. Сплав сочетает предел текучести 414 МПа, PREN ≈ 51 и рабочий диапазон от -196°C до +980°C, обеспечивая иммунитет к хлоридному питтингу в морской воде и сертификацию NACE MR0175 для сероводородных сред. Основные отрасли: нефтегаз, морская техника, химическая промышленность.
Типы фланцев из сплава Inconel 625: приварные встык (с шейкой), плоские (насадные), глухие, приварные враструб, резьбовые, свободные (на приварном кольце).
1. Цена фланца Inconel 625составляет $35–$99/кг (FOB) — кованые фланцы дороже прутка и листа из-за потерь материала при механической обработке.
2. PREN ≈ 51— практически полная невосприимчивость к питтингу и щелевой коррозии в морской воде до 85°C.
3. NACE MR0175 / ISO 15156— сертифицирован для кислых сероводородных сред до 232°C, твёрдость ≤35 HRC.
4. Сварка без ТОСВ— сплав упрочнён твёрдым раствором, термообработка после сварки не требуется; присадочный материал ERNiCrMo-3.
5. Главный недостаток— цена в 8–15 раз выше 316L; при умеренной коррозии часто достаточно супердуплекса 2507 или Incoloy 825.
Inconel 625 (Alloy 625, UNS N06625, W.Nr. 2.4856) — никель-хром-молибденовый сплав с добавлением ниобия, разработанный в 1960-х годах для корпорационных приложений Inco. Ниобий (3,15–4,15%) взаимодействует с молибденом (8–10%), создавая упрочнение твёрдого раствора без выделения упрочняющих фаз — это означает, что материал достигает предела прочности 827 МПа без закалки и старения. Стандарты на фланцы: ASTM B564 / ASME SB564 (поковки), размеры по ASME B16.5, классы давления 150–2500#. Российский аналог по ГОСТ — ХН75МБТЮ, но прямого equivalency нет; всегда указывайте UNS N06625 при заказе. Фланцы Inconel 625 поставляются в состоянии solution-annealed (закалка на твёрдый раствор) при 1093–1204°C. Продукция доступна на — производителе и поставщике никелевых сплавов.
Указанные цены являются ориентировочными рыночными ценами по состоянию на 2026 годы и зависят от котировок LME (никель, молибден), объёма заказа и сертификации.
| Форма продукта | Стандарт | Цена, USD/кг (FOB) | Основной драйвер стоимости |
| **Фланцы кованые (Inconel 625)** | ASTM B564 | **$35–$99** | Поковка + мехобработка + отходы |
| Лист / плита | ASTM B443 | $40–$60 | Прокатка + отжиг |
| Пруток | ASTM B446 | $35–$55 | Плавка + ковка |
| Труба бесшовная | ASTM B444 | $45–$90 | Экструзия + холодная прокатка |
| Труба сварная | ASTM B705 | $28–$65 | Сварка из листа |
| Фитинги кованные | ASTM B366 | $42–$85 | Мехобработка |
Более 80% цены Inconel 625 определяется составом: никель (~58%, LME ~$17 000–20 000/т), молибден (8–10%, дефицит на мировом рынке) и ниобий (3,15–4,15%). Фланцы несут наивысшее отношение цены к весу — при ковке и механической обработке теряется до 40% материала заготовки. Наценка дистрибьютора: 15–30% (складское наличие), у специализированного производителя — 30%+ (нестандартная геометрия, НК, сварка). Для comparison: 316L стоит $4,5–7,5/кг, супердуплекс 2507 — $12–18/кг, Hastelloy C-276 — $60–120/кг.
| Марка | UNS | σт, МПа | σв, МПа | PREN | КТР, °C | Тмакс, °C | Цена, USD/кг | Применение | Ограничение |
| 316L | S31603 | 205 | 515 | 24 | ~20 | 870 | 4,5–7,5 | Общая corrosive среда | Питтинг в морской воде |
| Дуплекс 2205 | S32205 | 450 | 620 | 35 | ~25 | 315 | 8–14 | Морская вода (комнатная T) | Сигма-фаза >300°C |
| Супердуплекс 2507 | S32750 | 550 | 795 | 42 | ~50 | 315 | 12–18 | Морская вода до 50°C | Сварка требует контроля |
| Incoloy 825 | N08825 | 241 | 586 | 31 | — | 540 | 15–25 | Кислоты, LNG | Ниже PREN, чем у 625 |
| **Inconel 625** | **N06625** | **414** | **827** | **51** | **>80** | **980** | **35–99** | **Морская вода, H₂S, кислоты** | **Цена в 8–15× выше 316L** |
| Hastelloy C-276 | N10276 | 283 | 690 | 66 | >95 | 650 | 60–120 | HCl, H₂SO₄, смешанные кислоты | Дороже 625 на 30–40% |
Inconel 625 занимает промежуточную позицию: PREN 51 выводит его за пределы хлоридной питтингостойкости супердуплекса, а прочность 827 МПа в два раза превышает аустенитную нержавейку. Но если среда требует концентрированной HCl или H₂SO₄ >30%, C-276 с PREN 66 — единственный выбор.
| Свойство | Значение | Влияние на проектирование |
| Плотность | 8,44 г/см³ | Тяжелее 316L (7,99) — учитывать вес узлов |
| Температура плавления | 1290–1350°C | Широкий интервал плавления |
| Теплопроводность | 9,8 Вт/(м·К) | Ниже углеродистой стали — термоконцентрация в ЗТВ |
| Удельная теплоёмкость | 410 Дж/(кг·К) | Стандартная для никелевых сплавов |
| Электросопротивление | 1,28 мкОм·м | Выше, чем у стали — влияет на сварочные параметры |
| Модуль упругости | 207,5 ГПа | Сопоставим со сталью |
| КТР | 12,8 × 10⁻⁶/°C | Близок к аустенитной нержавейке |
| Магнитные свойства | Немагнитный | Подходит для оборудования с чувствительностью к магнитным полям |
Низкая теплопроводность (9,8 Вт/(м·К) против 50 у углеродистой стали) концентрирует тепло в зоне сварки — это требует пониженного тепловложения и контроля межпроходной температуры.
| Элемент | Мин., % | Макс., % | Типичное, % | Роль |
| Ni | 58,0 | остальное | ~62 | Матрица; коррозионная стойкость |
| Cr | 20,0 | 23,0 | 21,5 | Пассивная плёнка Cr₂O₃; окисление |
| Mo | 8,0 | 10,0 | 9,0 | Питтинг, щелевая коррозия, восстановительные среды |
| Nb+Ta | 3,15 | 4,15 | 3,6 | Упрочнение твёрдого раствора; стабилизация |
| Fe | — | 5,0 | 2,5 | Структурная стабильность |
| C | — | 0,10 | 0,05 | Минимизация выделения карбидов |
| Mn | — | 0,50 | 0,2 | Раскисление |
| Si | — | 0,50 | 0,2 | — |
| Co | — | 1,0 | — | — |
| Al | — | 0,40 | 0,2 | Микроструктурная стабилизация |
| Ti | — | 0,40 | 0,2 | — |
| P | — | 0,015 | — | Примесь |
| S | — | 0,015 | — | Примесь (вызывает горячие трещины) |
Молибден (9%) — ключевой элемент: он обеспечивает PREN ≈ 51, что в два раза выше, чем у 316L. Ниобий работает синергетно с молибденом, упрочняя матрицу без выделения упрочняющих фаз — поэтому сплав не требует закалки и старения.

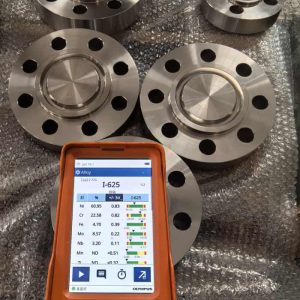

Испытание методом PMI (положительной идентификации материала) для глухого фланца RTJ из сплава Inconel 625
| Свойство | Значение | Условия |
| Предел текучести (0,2%), МПа | ≥414 | Solution-annealed, 20°C |
| Предел прочности, МПа | ≥827 | 20°C |
| Относительное удлинение, % | ≥30 (типично 42,5) | 20°C |
| Твёрдость, HB | ≤290 | Закалённое состояние |
| Ударная вязкость, Дж | >70 | -196°C |
| Предел текучести при 650°C, МПа | ≥290 | Высокотемпературная служба |
| Предел прочности при 650°C, МПа | ≥760 | — |
Предел текучести 414 МПа при комнатной температуре в два раза превышает минимум 205 МПа для 316L — это позволяет уменьшить толщину стенки при том же давлении, частично компенсируя более высокую цену. Ударная вязкость при -196°C подтверждает пригодность для криогенных применений (LNG). При 650°C предел текучести снижается до 290 МПа — для длительной службы выше 600°C рекомендуется Grade 2 (solution-annealed при >1090°C с крупным зерном для ползучести).
| Параметр | Значение | Примечание |
| Плотность | 8,44 г/см³ | — |
| Температура плавления | 1290–1350°C | Solidus 1290°C, Liquidus 1350°C |
| Теплопроводность (21°C) | 9,8 Вт/(м·К) | Ниже, чем у стали (50) |
| КТР (21–93°C) | 12,8 × 10⁻⁶/°C | Сопоставим с аустенитной нержавейкой |
| Удельная теплоёмкость | 410 Дж/(кг·К) | — |
| Электросопротивление | 1,28 мкОм·м | — |
| Модуль упругости | 207,5 ГПа | Стабилен до 800°C |
Коэффициент теплового расширения 12,8 × 10⁻⁶/°C близок к аустенитным нержавеющим сталям, что упрощает проектирование смешанных систем. Низкая теплопроводность требует корректировки сварочных параметров — меньший ток при той же скорости.
PREN Inconel 625 рассчитывается как %Cr + 3,3 × %Mo + 16 × %N = 21,5 + 3,3 × 9,0 + 0 ≈ 51,2. Это значительно выше порога 40, необходимого для морской воды с отложениями. Критическая температура питтинга (КТР/CPT) в испытании ASTM G150 (1M NaCl) превышает 80°C — у 316L КТР составляет всего 20–25°C. На практике питтинг не инициируется даже в кипящем растворе.
Щелевая коррозия — более жёсткое испытание, чем питтинг, поскольку химия внутри щели (под прокладкой, под отложениями) становится более агрессивной, чем в объёме среды. Inconel 625 сопротивляется щелевой коррозии до ~50°C в морской воде; выше этой температуры риск возрастает в застойных зонах. Конструкторы должны избегать карманов и застойных зон, особенно в узлах фланцевых соединений.
Inconel 625 практически невосприимчив к хлоридному КРН — механизму, который вызывает растрескивание 316L в горячих хлоридных средах выше 60°C в течение месяцев. В средах с H₂S сплав сертифицирован по NACE MR0175 / ISO 15156 с коррозионной скоростью <0,005 мм/год.
| Среда | Условия | Скорость коррозии, мм/год | Оценка |
| Морская вода (застойная) | Комнатная T | <0,001 | Иммулен |
| Морская вода (проточная) | До 40°C | <0,005 | Иммулен |
| H₂SO₄ 10% | Кипение | <0,1 | Отлично |
| H₂SO₄ 40% | 40°C | <0,05 | Отлично |
| HCl 1% | Комнатная T | <0,02 | Отлично (316L разрушается) |
| H₃PO₄ (все концентрации) | До кипения | <0,1 | Отлично |
| HNO₃ 65% | Кипение | 0,05–0,2 | Хорошо |
| NaOH 50% | Кипение | <0,01 | Иммулен |
| H₂S (sour gas) | NACE MR0175 | <0,005 | Сертифицирован |
Для концентрированной HCl (>5%) или H₂SO₄ >30% при повышенных температурах Inconel 625 уступает Hastelloy C-276 (PREN 66, 16% Mo). Выбор между ними определяется доминирующим механизмом коррозии: 625 — для хлоридов и морской воды, C-276 — для восстановительных кислот.
| Параметр | -196°C | 20°C | 200°C | 400°C | 650°C | 980°C |
| σт, МПа | >500 | 414 | 360 | 320 | 290 | — |
| σв, МПа | >900 | 827 | 750 | 700 | 760 | — |
| Ударная вязкость, Дж | >70 | >100 | — | — | — | — |
| Окисление | — | — | Отлично | Отлично | Хорошо | Предел |
Рекомендуемый диапазон рабочих температур: от -196°C (криогенная служба LNG) до +650°C для длительной структурной службы. До +980°C — для кратковременной окислительной службы. При длительной эксплуатации 550–700°C возможно выделение δ-фазы, снижающей пластичность — в этом случае требуется solution annealing. Для длительной службы выше 600°C выбирайте Grade 2 (крупное зерно, solution-annealed при >1090°C).
1. GTAW (РИГ): присадочный материал ERNiCrMo-3 (AWS A5.14); аргон, back-purge с O₂ <20 ppm
2. GMAW (МИГ): ERNiCrMo-3; режим pulse для контроля тепловложения
3. SMAW (ММА): электроды ENiCrMo-3 (AWS A5.11); для полевых условий
4. Тепловложение: 0,5–1,5 кДж/мм (3–5 кДж/дюйм для GTAW)
5. Межпроходная температура: ≤150°C — критический параметр
6. Предварительный подогрев: не требуется (только для удаления влаги)
7. ТОСВ: не требуется — сплав упрочнён твёрдым раствором
Сварка фланцев из сплава Inconel 625
| Дефект | Причина | Решение |
| Горячие трещины (центральные) | Сегрегация Nb/Mo при высоком тепловложении; S/P загрязнения | Stringer beads; ≤1,5 кДж/мм; контроль чистоты |
| Пористость | Влага, масло, плохая газовая защита | Ацетоновая очистка; back-purge Ar; сухие электроды |
| Фаза Laves | Медленное охлаждение при высоком тепловложении | Быстрое охлаждение; контроль HI; optional solution anneal |
| Непровар | Низкий ток, высокая скорость | Короткая дуга (1,6 мм); угол наклона 5–10° push |
| Деградация ЗТВ | Превышение межпроходной T | Пирометр; контроль ≤150°C |
1. ERNiCrMo-3 — единственный присадочный материал по умолчанию
2. Межпроходная температура ≤150°C — самый важный параметр
3. Чистота: щётки только для никелевых сплавов, ацетоновая очистка
4. Только stringer beads, без колебаний шире 2,5× диаметра прутка
5. Не используйте щётки, ранее применявшиеся для нержавеющей или углеродистой стали
Свариваемость с разнородными материалами: ERNiCrMo-3 хорошо переносит разбавление. Для сварки 625 с 316L, углеродистой сталью или дуплексом 2205/2507 используйте ERNiCrMo-3 — не нержавеющую присадку.
1. Нефтегазовый Сектор — Облицовка Устьевого Оборудования
Inconel 625 — доминирующий материал для weld overlay на устьевом оборудовании (wellheads, Christmas trees) по API 6A. Коррозионная стойкость, свариваемость и соответствие NACE MR0175 делают его стандартом для уплотнительных поверхностей и flow-wetted зон. Оборудование сертифицируется до 15 000 psi. На морской платформе в Северном море облицовка фланцев 625 на стальных корпусах после разрушения 316L от питтинга в течение 18 месяцев увеличила прогнозируемый срок службы с 3 до 25+ лет.
2. Морская Техника — Подводные Трубопроводы и Райзеры
PREN 51 и иммунитет к морской воде до 85°C делают 625 стандартом для подводных райзеров, манифольдов и компонентов splash-zone. ВМФ США использует сплав для лопастей гребных винтов и вспомогательного оборудования подводных лодок с 1960-х годов. Сплав не магнитен — критично для тральных устройств и сенсоров. Импинджмент-коррозия отсутствует при скорости потока до 45,7 м/с.
Фланец из инконеля 625 Морская Техника
3. Химическая Промышленность — Теплообменники и Реакторы
Стойкость к H₂SO₄, H₃PO₄ и органическим кислотам при повышенных температурах делает 625 материалом для теплообменников, реакторов и внутренних элементов колонн. В установках десульфуризации дымовых газов (FGD) облицовка 625 противостоит кислотному конденсату (pH 1–3) от абсорбции SO₂.
Inconel 625 Фланец Химическая Промышленность
4. Опреснение — Высоковольные Магистрали
В установках обратного осмоса и многоступенчатого испарения фланцы 625 работают в концентрированном рассоле при 60–80°C — зоне, где супердуплекс 2507 начинает питтинговать, а 316L разрушается за месяцы.
5. Кислотная Газовая Служба (Sour Service)
NACE MR0175 / ISO 15156 сертифицирует N06625 для H₂S-сред до 232°C с твёрдостью ≤35 HRC. Коррозионная скорость <0,005 мм/год. На месторождении с содержанием H₂S 15% и CO₂ 10% при 150°C фланцы 625 проработали 12 лет без замены, в то время как Incoloy 825 потребовал замены через 6 лет.
| Если ваша среда содержит… | Выбирайте… | Потому что… |
| Морская вода до 85°C + хлориды | **Inconel 625** | PREN 51, иммунитет к питтингу |
| H₂S + CO₂ + Cl⁻ при T >150°C | **Inconel 625** | NACE MR0175, <0,005 мм/год |
| H₂SO₄ <30% при T <60°C | Incoloy 825 | Дешевле в 2×, достаточно PREN 31 |
| Концентрированная HCl >5% | Hastelloy C-276 | PREN 66, 16% Mo — 625 недостаточен |
| Морская вода до 50°C, бюджет ограничен | Супердуплекс 2507 | PREN 42, цена в 3× ниже 625 |
| Кислоты + температура >600°C | Inconel 625 Grade 2 | Ползучесть при высокой T |
| Речная вода, мягкая среда | 316L | PREN 24 — избыточно платить за 625 |
1. Морская вода при комнатной температуре — 2507 дешевле в 3 раза
2. Концентрированные восстановительные кислоты (HCl >5%) — C-276 лучше
3. Криогенные применения без коррозии — монель 400 дешевле
4. Высокотемпературная окислительная служба >1050°C — Inconel 600/601
Инженеры на r/metallurgy и r/Welding регулярно обсуждают три проблемы с Inconel 625. Первая — щелевая коррозия под фланцевыми прокладками в застойной морской воде выше 50°C. Несмотря на PREN 51, химия внутри щели становится локально агрессивной: pH падает, хлориды концентрируются. Решение — проектирование без застойных зон, периодическая промывка, выбор прокладок с минимальной площадью контакта.
Вторая — деградация ЗТВ после сварки с превышением межпроходной температуры. Внешне шов выглядит годным, но в эксплуатации начинается preferential attack по полосе сенсибилизации. QA-менеджер на химическом заводе в Техасе обнаружил повторные центральные трещины в сварных швах сопел реактора 625 — цех использовал технику weaving, унаследованную от процедур для нержавеющей стали. После перехода на stringer beads, повторной сушки электродов и хранения присадки в нагретом шкафу уровень брака снизился до нуля.
Третья — выделение δ-фазы при длительной службе 650–850°C. Металлургически это интерметаллид Ni₃Nb, который выделяется по границам зёрен, снижая пласткость и коррозионную стойкость. На практике это встречается в FGD-скрубберах и высокотемпературных теплообменниках. Решение — solution annealing при 1093–1204°C, растворяющий δ-фазу.

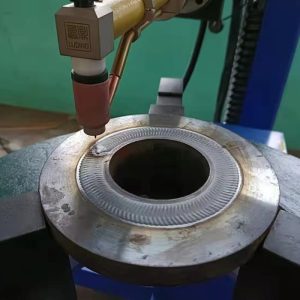

Технология сварки фланцев из сплава Inconel 625
На практике инженеры часто заменяют 625 на:
1. Супердуплекс 2507— для морской воды до 50°C; экономия 60–70%, но требуется контроль сварки
2. Incoloy 825— для умеренных кислотных сред; в 1,5–2× дешевле, но PREN 31 против 51
3. Hastelloy C-276— для восстановительных кислот; дороже на 30–40%, но PREN 66
| Материал | PREN | Цена, USD/кг | Когда лучше 625 | Когда хуже 625 |
| Супердуплекс 2507 | 42 | 12–18 | Морская вода <50°C, бюджет | Выше 50°C, H₂S, восстановительные кислоты |
| Incoloy 825 | 31 | 15–25 | Умеренные кислоты, бюджет | Морская вода, высокая T, H₂S >150°C |
| Hastelloy C-276 | 66 | 60–120 | HCl, H₂SO₄, смешанные кислоты | Высокотемпературная служба >650°C |
| 6-Mo (254SMO) | 43 | 18–25 | Морская вода <60°C | H₂S, структурная прочность |
Фланцы:Weld Neck, Slip-On, Blind, Socket Weld, Threaded, Lap Joint, RTJ — 1/2″–48″, Class 150–2500# по ASME B16.5
Трубы:бесшовные (ASTM B444), сварные (ASTM B705) — OD 6–610 мм
Листы и плиты:ASTM B443 — толщина 0,5–50 мм
Прутки:ASTM B446 — диаметр 8–350 мм
Фитинги:ASTM B366 / ASME B16.9 — отводы, тройники, переходы, заглушки
Поковки:ASTM B564 / ASME SB564
Продукция поставляется с сертификатом EN 10204 3.1 (Mill Test Certificate), optional NACE MR0175, NORSOK M-650, AMS.
О: Цена кованых фланцев Inconel 625 составляет $35–$99/кг (FOB) в 2025–2026 годах. Стоимость зависит от размера, класса давления, объёма заказа и сертификации. Розничные цены у дистрибьюторов могут достигать $120–$160/кг.
О: Inconel 625 — никелевый сплав (≥58% Ni), а 316L — железный. Никель в 5–8 раз дороже железа. Дополнительно, 625 содержит 8–10% молибдена и 3,15–4,15% ниобия — дорогих тугоплавких металлов. Более 80% цены сплава определяется составом, а не технологией производства.
О: ERNiCrMo-3 (AWS A5.14) для GTAW/GMAW; ENiCrMo-3 (AWS A5.11) для SMAW. Тепловложение 0,5–1,5 кДж/мм, межпроходная температура ≤150°C. ТОСВ не требуется.
О: Да. Solution-annealed Inconel 625 соответствует NACE MR0175 / ISO 15156 для кислых сред до 232°C с твёрдостью ≤35 HRC. Коррозионная скорость <0,005 мм/год.
О: PREN ≈ 51 (Cr 21,5 + 3,3 × Mo 9,0 + 16 × N 0). Это означает практически полную невосприимчивость к питтингу в хлоридных средах — критично в зонах контакта прокладки с фланцем, где обычно инициируется питтинг.
О: 625 — для морской воды, хлоридов и структурной прочности при температуре. C-276 — для концентрированных восстановительных кислот (HCl >5%, H₂SO₄ >30%). C-276 дороже на 30–40%, но PREN 66 против 51. Выбор определяется доминирующим механизмом коррозии.
О: Нет. Inconel 625 — сплав, упрочнённый твёрдым раствором, не дисперсионно-твердеющий. Он сохраняет прочность в as-welded состоянии. ТОСВ может потребоваться только для критической sour-service службы для снижения твёрдости ниже предела NACE.
О: Нет. Inconel 625 немагнитен при комнатной температуре и остаётся немагнитным даже при криогенных температурах. Это делает его пригодным для подводного оборудования с чувствительностью к магнитным полям.
О: Полезная прочность сохраняется до 982°C. Однако при длительной эксплуатации 650–850°C возможно выделение δ-фазы, снижающей пластичность. Для длительной службы выше 600°C используйте Grade 2 (solution-annealed при >1090°C). Сверяйтесь с ASME B16.5 для номинального давления при температуре.
О: Grade 1 (annealed при ~980°C) — мелкое зерно, для мокрой коррозии и усталости, морская техника. Grade 2 (solution-annealed при >1090°C) — крупное зерно, для ползучести выше 600°C, аэрокосмос. Ошибка в выборе grade для высокотемпературной службы приводит к преждевременному разрушению.
О: Требуйте Mill Test Certificate (EN 10204 3.1) с номером плавки. Проверяйте химический состав на соответствие ASTM B564. Для критических применений используйте PMI (Positive Material Identification) — рентгенофлуоресцентный анализ. На форумах обсуждаются случаи фальсификации сертификатов — смешанные партии с дешёвыми сплавами. PMI обязателен для ответственной службы.
