Труба Inconel 600 (UNS N06600, W.Nr. 2.4816) — никель-хром-железный материал с содержанием никеля не менее 72 %. Это тот случай, когда решающим фактором становится не прочность, а поведение в среде: рабочий диапазон от −200 °C до +1100 °C на воздухе, стойкость к хлоридному и щелочному КРН, которой нет у 304/316L. Сортамент — ASTM B167, B163, B516/B517, AMS 5540. Типовые задачи: печные трубы термообработки, змеевики щелочных выпарных аппаратов, теплообменники VCM и HCl, чехлы термопар, элементы ядерных контуров.
Производитель и поставщик труб из сплава Inconel 600 (горяче- и холоднодеформированных)
1. Никель ≥72 %— именно он, а не хром, определяет главное свойство трубы Inconel 600: стойкость к хлоридному КРН при 200–320 °C, где 304 и 316L трескаются за недели.
2. Окисление до 1090–1100 °C— стабильная плёнка Cr₂O₃ держится в воздухе и в продуктах сгорания; при 1000 °C/100 ч привес составляет 0,30–0,45 мг/см².
3. PREN ≈ 15–17— формально низкий, и это нормально: критерий PREN для этого материала не работает, механизм защиты другой.
4. Слабое место — не хлориды, а щёлочь в застойных зонах и чистая горячая вода.История PWSCC в парогенераторах PWR — самая честная иллюстрация ограничений.
5. 540–760 °C — опасное окнодля длительной выдержки: выделение карбидов по границам зёрен снижает стойкость к межкристаллитной коррозии.
6. Сварка без ТОСВвозможна, но требует идеальной чистоты: сера и фосфор дают горячие трещины, присадочный материал — ERNiCr-3 (Inconel 82) или ENiCrFe-3 (Inconel 182).
Inconel 600 — никель-хром-железный материал с твёрдорастворным упрочнением, стоящий в начале линейки жаропрочных никелевых материалов. Ключевые стандарты на трубную продукцию — ASTM B167 (трубы для работы под давлением), ASTM B163 (теплообменные и конденсаторные трубы), ASTM B516 (сварные трубы), ASTM B517 (сварные трубы большого диаметра); сортамент круглого проката и плиты регламентирован ASTM B166 и B168, поковки — ASTM B564, фитинги — ASTM B366. Аэрокосмические поставки идут по AMS 5540, 5566 и 5580.
Материал не упрочняется термически. Он не стареет, как 718 или X-750, — прочность набирается только твёрдым раствором и наклёпом. Это одновременно и ограничение (предел текучести в отожжённом состоянии всего 240–345 МПа), и преимущество: структура остаётся однофазной аустенитной вплоть до высоких температур, а значит — предсказуемой.
Труба Inconel 600 решает конкретную задачу: закрыть нишу между нержавеющими сталями, которые не выдерживают ни температуры выше 900 °C, ни хлоридного КРН, и дорогими молибденовыми материалами (625, C-276), которые в сухих горячих средах дают избыточные свойства за избыточные деньги. Сортамент труб и других форм продукции по этому направлению можно посмотреть в разделе [трубы](https://www.jnalloy.ru/трубы/), а сопоставление с родственными никелевыми материалами — в разделе [инконель](https://www.jnalloy.ru/материал/инконель/).
Российский контекст: прямого аналога трубы Inconel 600 в ГОСТ 5632 нет. Ближайшие по назначению марки — ХН78Т (ЭИ435, он же GH3030 / Alloy 75) и ХН45Ю (ЭП747). Первая — 76–80 % Ni с 19–22 % Cr, практически без железа; вторая — железистая Fe-Ni-Cr с алюминием 2,9–3,9 %. Обе не являются взаимозаменяемыми с Inconel 600 без пересчёта: отличаются и коррозионная стойкость, и жаропрочность, и поведение при сварке. При замене по импортозамещению это первое, что нужно проверять по паспорту.
Указанные значения — ориентировочные рыночные оценки на 2026 год, они не являются офертой и пересчитываются вслед за котировкой LME.
| Форма продукции (Alloy 600) | Ориентировочно, USD/кг | Основной драйвер затрат |
| Плита, биллет | 26–32 | Высокий выход годного, минимум холодной обработки |
| Пруток горячекатаный | 30–36 | Стандартное производство, простое складское хранение |
| Труба и трубка | 38–46 | Экструзия, холодная прокатка, НК, большие потери при вытяжке |
| Сварная труба (B516/B517) | 25–42 | Дешевле за счёт отсутствия прошивки |
| Точная трубка малого диаметра | 50+ | Жёсткие допуски, большая длина без орбитальных швов |
Сколько это в деньгах за проект: одна и та же позиция «труба Inconel 600, ASTM B167, ⌀25 × 2,0 мм» по трём коммерческим предложениям легко расходится в 1,5–2 раза. Разница почти никогда не связана со скидкой — она связана с сертификацией, партией и фактическим диаметром. Цена металла в трубе — примерно 65–75 %, остальное — передел, НК и оформление. Поскольку никель составляет более 72 % массы, движение LME на 1000 USD/т даёт сдвиг в стоимости трубы на 0,6–0,8 USD/кг в течение нескольких недель.
| Материал | Индекс стоимости | Что покупатель получает за наценку |
| 310S | 25–30 | Окисление до 1050 °C, но нет защиты от хлоридного КРН |
| 316L | 20–25 | Ничего из обсуждаемых свойств выше 60 °C по хлоридам |
| Inconel 600 | 100 | Стойкость к КРН, окисление до 1100 °C, щёлочь |
| Inconel 601 | 85–90 | Более высокая циклическая стойкость выше 1050 °C |
| Incoloy 800H | 55–65 | Лучше ползучесть, хуже стойкость к щелочному КРН |
| Inconel 625 | 140–170 | Молибден и ниобий: мокрая коррозия и прочность |
Совокупная стоимость владения переворачивает картину там, где остановка дороже металла. Для змеевика выпарного аппарата щёлочи переход с 304L на трубу Inconel 600 увеличивает стоимость закупки в 4–5 раз, но переводит ресурс с 2–5 лет на 20+ лет. Если простой установки стоит 50 000–500 000 USD в сутки, спор заканчивается на первом же незапланированном останове.
| Материал | UNS | σт (0,2 %), МПа | σв, МПа | PREN | КТР (CPT), °C | Макс. рабочая T, °C | Относит. стоимость | Рекомендуемое применение | Ключевое ограничение |
| Inconel 600 | N06600 | 240–345 | 550–860 | ≈15–17 | не применяется | 1090–1100 (окисл.) | 100 (база) | Щёлочь, хлориды, печные трубы, VCM | PWSCC и щелочной КРН в застойных зонах |
| Inconel 601 | N06601 | 240–350 | 550–700 | ≈17 | не применяется | 1150–1250 | 85–90 | Циклическое окисление, радиантные трубы | Дефицитнее, хуже в галогенах |
| Inconel 625 | N06625 | 415–550 | 830–1030 | 42–51 | >80 | 980 | 140–170 | Морская вода, HCl, смешанные кислоты | Переплата в сухих горячих средах |
| Incoloy 800H | N08810 | 170–240 | 450–600 | ≈20 | не применяется | 1100 (800HT — 1150) | 55–65 | Трубы печей риформинга, крекинга | Ниже стойкость к щелочному КРН |
| 310S | S31008 | 205 | 515 | ≈22 | ≈20 | 1050 | 25–30 | Дешёвые печные детали | Хлоридный КРН, деформация при нагрузке |
| ХН78Т (ЭИ435) | ~N06075 | 250–300 | 600–880 | ≈20 | — | 900–1000 (структурно) | 70–85 | Замена в старых чертежах, камеры сгорания | Нет железа в составе, иная жаропрочность |
Главный вывод по таблице: PREN и КТР для трубы Inconel 600 в таблицу занесены формально — по ним сравнивать этот материал с дуплексными сталями нельзя. Критерий выбора здесь другой: температура среды, наличие хлоридов и щёлочи, и наличие застойных зон.
Согласно ASTM B167 / UNS N06600:
| Элемент | Min, % | Max, % | Типично, % | Роль |
| Ni (+Co) | 72,0 | — | 74–76 | Основа: стойкость к КРН, пластичность матрицы |
| Cr | 14,0 | 17,0 | 15,5–16,0 | Плёнка Cr₂O₃, окисление, сульфидирование |
| Fe | 6,0 | 10,0 | 8,0 | Технологичность, снижение стоимости |
| C | — | 0,15 | 0,05–0,08 | Прочность; >0,10 — риск карбидов по границам |
| Mn | — | 1,0 | 0,3 | Раскисление |
| Si | — | 0,5 | 0,2 | Влияет на горячее растрескивание при сварке |
| Cu | — | 0,5 | 0,2 | Стойкость к серной кислоте |
| S | — | 0,015 | 0,005 | Вредная примесь: горячие трещины |
| Ti | — | 0,30 | 0,15 | Стабилизация; при сварке критично отношение Ti/Si |
Два элемента решают судьбу конкретной трубы Inconel 600 больше остальных. Углерод: при 0,05 % и ниже обработка по границам зёрен идёт «чистой», при 0,12–0,15 % материал более склонен к выделению карбидов при длительной работе в диапазоне 540–760 °C. Кремний: он попадает в шов и, при недостатке титана, прямо провоцирует горячие трещины — об этом в разделе о сварке.
Типичные значения в отожжённом состоянии (ASTM B167, минимумы стандарта):
| Свойство | Минимум по стандарту | Типично (отожжённое состояние) |
| Предел прочности, МПа | 550 | 550–860 |
| Предел текучести (0,2 %), МПа | 240 | 240–400 |
| Относительное удлинение, % | 30 | 40–55 |
| Твёрдость | HB ≤ 200 | 65–85 HRB |
| Ударная вязкость, Дж | — | 80–120 (20 °C) |
Завод по производству труб из сплава Inconel 600 (горяче- и холоднодеформированных)
| Температура, °C | σв, МПа | Предел ползучести, 100 ч | Комментарий |
| 20 | 550–860 | — | Отожжённое состояние |
| 400 | 480–520 | — | Потеря прочности умеренная |
| 500 | 450–470 | — | КТР растёт до 15,2 × 10⁻⁶/°C |
| 600 | 400–430 | ≥80 МПа | Рабочая зона печных труб |
| 700 | 300–350 | — | Ползучесть становится определяющей |
| 800 | 200–250 | — | Только малонагруженные детали |
Практический вывод: предел текучести трубы Inconel 600 — 240 МПа — превышает требования ASME B31.3 к трубам этого класса, но запас невелик. Там, где труба Inconel 600 работает как несущий элемент при 600 °C и выше, расчёт ведут не по σт, а по пределу длительной прочности за 100 000 ч — и вот тут Inconel 600 проигрывает и 800H, и 601.

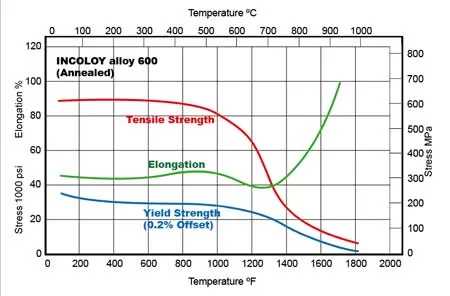

Механические свойства трубы из сплава Inconel 600
| Свойство | Значение |
| Плотность, г/см³ | 8,47 |
| Температура плавления, °C | 1354–1413 |
| Теплопроводность, Вт/(м·К) | 14,8–14,9 (20 °C) |
| Удельная теплоёмкость, Дж/(кг·К) | 444 (20 °C) |
| Электросопротивление, мкОм·м | 1,03–1,12 |
| Модуль упругости, ГПа | 207–214 |
| Модуль сдвига, ГПа | 77–80 |
| КТР, 10⁻⁶/°C | 13,3 (20–100 °C); 15,2 (20–500 °C) |
| Магнитные свойства | Практически немагнитен |
Коэффициент теплового расширения трубы Inconel 600 — 13,3 × 10⁻⁶/°C — лежит между углеродистой сталью (11,7) и аустенитной нержавейкой (16,5). Для системы «никелевая труба + стальная трубная решётка» это важно: при расчётной температуре выше 350 °C разница КТР даёт термические напряжения в вальцованном соединении, которые приходится компенсировать линзовыми компенсаторами или переходом на решётку из нержавеющей стали. Низкая теплопроводность (14,8 против 50 Вт/(м·К) у углеродистой стали) означает, что для той же тепловой нагрузки требуется большая поверхность либо большая скорость потока — на практике это компенсируют уменьшением толщины стенки там, где позволяет давление.
Коррозионное поведение трубы Inconel 600 удобнее разбирать не по средам вообще, а по механизмам отказа: именно они отличают этот материал от нержавеющих сталей и задают границы его применимости.
Содержание никеля выше 72 % — это тот порог, за которым хлоридное коррозионное растрескивание под напряжением практически не инициируется. Труба Inconel 600 держит хлориды в концентрации свыше 1000 ppm при 93–316 °C — в среде, где 304 и 316L растрескиваются уже при 50 ppm и 60 °C. Именно поэтому оборотная вода, морская атмосфера и хлорированные среды стали основной нишей этого материала.
Здесь начинается честная часть. В концентрированных щелочах при высокой температуре и в застойных зонах труба Inconel 600 растрескивается по границам зёрен. Испытания на U-образных образцах в 10–50 % NaOH при 316–343 °C дают явное преимущество термически обработанной трубы Inconel 600 над состоянием после заводского отжига (mill annealed) — и это прямо влияет на спецификацию: для щелочной службы указывают не просто UNS N06600, а состояние термообработки и, желательно, ограничение по пределу текучести снизу.
| Среда | Условия | Скорость коррозии / поведение | Сравнение с 316L |
| 50 % NaOH | 150 °C | < 0,025 мм/год | 316L: межкристаллитная коррозия и КРН |
| 10–50 % NaOH | 316–343 °C, автоклав | КРН при наличии напряжений | 304L: быстрый отказ |
| Морская вода | до 60 °C, поток | Практически без потерь | 316L: питтинг в застойных зонах |
| Сухой Cl₂, HCl | до ~500 °C | Удовлетворительно | Неприменимо |
| Влажный Cl₂, HCl | конденсация | Неприменимо — нужен C-276 или титан | Неприменимо |
| 65 % HNO₃ | кипение | Высокая скорость — не применять | 304L: приемлемо |
| H₂SO₄ разбавленная | 20–60 °C | Ограниченно | 316L сопоставимо |
| Сероводород | > 550 °C | Сульфидирование, отказ | 800H/нержавейка лучше |
Самая поучительная страница в истории этой марки. Труба Inconel 600 десятилетиями использовалась в парогенераторах PWR — и именно там была выявлена её склонность к КРН в чистой горячей воде первичного контура (PWSCC) и к щелочному растрескиванию по вторичной стороне в зонах под отложениями магнетита. Механизм: в застойной щели под пористым слоем магнетита идёт упаривание примесей, локальный pH растёт, а магнетит как проводник замыкает гальваническую пару и смещает потенциал материала в опасную область. В автоклавных испытаниях после 300 ч в щелочной среде с осаждённым магнетитом трещины достигали глубины 150–280 мкм, тогда как на образцах без магнетита их не было вовсе.
Именно поэтому парогенераторы новых проектов перешли на Inconel 690 (около 30 % Cr) и Incoloy 800. Для практики это означает простое правило: труба Inconel 600 не предназначена для работы в застойных щелях с упариванием примесей, независимо от того, насколько «чистая» вода заявлена в регламенте.
Труба Inconel 600: Чистая Горячая Вода и PWSCC
У трубы Inconel 600 при 1000 °C за 100 ч привес составляет 0,30–0,45 мг/см² — это второй эшелон после алюминийсодержащих материалов (601: 0,10–0,18 мг/см²). В устойчиво окислительной атмосфере без циклических теплосмен труба Inconel 600 работает до 1090–1100 °C. Науглероживание и азотирование — до ~1000 °C в атмосферах диссоциации аммиака и цементации. Граница проходит по сере: в горячих серосодержащих газах выше ~550 °C никелевая основа сульфидируется, и здесь железистые 800H или нержавеющие стали ведут себя лучше.
Рекомендуемый диапазон для трубы Inconel 600 — от −200 °C до +1100 °C в газовых средах с достатком кислорода; для нагруженных элементов при длительной работе практический предел — 800–900 °C.
| Температура | Состояние | Что важно для расчёта |
| −253 °C | Сохраняется вязкость, ГЦК-решётка не даёт хрупкого перехода | Жидкий водород, криогенные линии |
| −196 °C | Высокие значения ударной вязкости | Сосуды и трубопроводы СПГ |
| 20 °C | Полный комплекс свойств | Базовые расчёты |
| 400–540 °C | Умеренное снижение прочности | Рабочая зона химических аппаратов |
| 540–760 °C | Выделение карбидов по границам зёрен | Опасное окно; ограничить длительность выдержки |
| 600–900 °C | Ползучесть становится определяющей | Расчёт по длительной прочности |
| 900–1100 °C | Окисление контролируется Cr₂O₃ | Малонагруженные печные детали |
| > 1100 °C | Окалинообразование, потеря Cr₂O₃ | Переход на 601, 602CA, Haynes 230 |
Отдельно про окно 540–760 °C. Это диапазон, в котором труба Inconel 600 с углеродом ближе к верхней границе стандарта склонна выделять карбиды M₂₃C₆ по границам зёрен с обеднением приграничной зоны хромом. Внешне труба не меняется, а стойкость к межкристаллитной коррозии падает. Для аппаратов, работающих в этом диапазоне годами, в спецификации ограничивают содержание углерода и проверяют стойкость по ASTM A262 (практика A или B).
Как Избежать Дефектов Сварки: Рекомендации и Устранение Неисправностей
Труба Inconel 600 сваривается РИГ (GTAW), МИГ (GMAW), ММА (SMAW) и под флюсом (САП). Стандартная практика — РИГ с присадочным материалом ERNiCr-3 (Inconel 82) для корня и заполнения, либо электродами ENiCrFe-3 (Inconel 182) при ММА. Ниобий в ERNiCr-3 связывает серу и фосфор в тугоплавкие соединения и резко снижает склонность к горячим трещинам. Нержавеющие присадки (308L и подобные) применять нельзя: в шве формируются мартенситные фазы, которые разрушаются в эксплуатации.
Параметры:
1. Тепловложение: 0,5–1,8 кДж/мм (не выше ~45 кДж/дюйм), узкий валик, без поперечных колебаний.
2. Межпроходная температура: не выше 150 °C.
3. Защитный газ: 100 % аргон либо Ar + 25 % He для РИГ; Ar + 5–15 % He для МИГ. Углекислота и азотсодержащие смеси недопустимы — пористость и нитриды.
4. Поддув: обязателен на корне шва, иначе внутреннее «обгорание» (sugaring) даёт хрупкий и коррозионно нестойкий валик.
5. ТОСВ: для большинства применений не требуется. Если узел работает в сильно окислительной среде выше 500 °C — гомогенизация 980–1015 °C с быстрым охлаждением.
Труба Inconel 600 сваривается РИГ (GTAW)
Обрабатываемость резанием: скорость резания 30–50 % от режима для нержавеющей стали, подача не мельче 0,15 мм/об. Малый проход по наклёпанному слою гарантированно приводит к износу и поломке инструмента — резать нужно под наклёп.
| Дефект | Причина | Решение |
| Горячие трещины в шве | Сера, фосфор, свинец на кромках; низкое Ti/Si в металле шва | Зачистить кромки до металлического блеска, отдельный инструмент; при Ti/Si < 1,25 проверить присадку и теплофизику |
| Пористость | Плохая защита, влага, углекислота в смеси | Продувка, осушка газа, только Ar или Ar+He |
| Окисленный корень шва | Отсутствие поддува | Аргонный поддув с контролем O₂ ≤ 0,1 % |
| Трещины по границам зёрен у шва | Выделение карбидов после выдержки в 540–760 °C | Гомогенизация 980–1015 °C, ограничение C в спецификации |
| Отслоение окалины по ЗТВ | Перегрев при сварке и циклическая работа | Снизить тепловложение, контролировать межпроходную T |
| «Ползучий» шов, потеря геометрии | Избыточная погонная энергия на тонкостенной трубе | Импульсный режим, прижим и подкладные кольца |
Отдельная деталь, о которой редко пишут в рекламных материалах: для тонкостенной трубы Inconel 600 склонность к горячим трещинам определяется отношением титана к кремнию в металле шва. При Ti/Si > 1,25 трещин при РИГ практически не наблюдается; при Ti/Si < 0,6 трещинообразование значительное. Кремний переходит в шов из основного металла и из загрязнений, титан — из состава. То есть дефект может появиться на совершенно корректной сварке из-за партии металла, и проверить это можно только по анализу шва.
Выпарные аппараты щёлочи. Змеевики и греющие трубы Inconel 600 в производстве каустика, концентрации NaOH и KOH. Выбор обоснован тем, что при 150 °C в 50 % NaOH скорость коррозии ниже 0,025 мм/год, а 304L и 316L в тех же условиях дают межкристаллитную коррозию. Ни один коммерчески доступный материал не даёт здесь таких показателей при сопоставимой стоимости.
Труба Inconel 600: Выпарные аппараты щёлочи
Печи термообработки. Муфели, реторты, радиантные трубы, конвейерные сетки, чехлы термопар. Труба Inconel 600 работает в воздухе и в защитных атмосферах до 1090 °C, даёт умеренное сопротивление науглероживанию, но при ежедневных циклах выше 950 °C уступает 601: корзины из 600 в циклическом режиме выходят из строя за 1–3 года, из 601 — за 5–10 лет. Это не дефект материала, это вопрос корректного выбора режима.
Теплообменники VCM и HCl. Производство винилхлорида, узлы в контакте со следами HCl и хлорированной органикой при 300–400 °C, сульфонаторы, скрубберы хлора. Ключевое слово — сухой: конденсация влаги переводит задачу в область, где нужны Hastelloy или титан.
Термопары и КИП. Чехлы термопар — фактически классика для трубы Inconel 600: она не загрязняет электроды и защищает их в агрессивной среде при высоких температурах.
Ядерная энергетика. Легаси-применение: трубопроводы КИП, гильзы нагревателей компенсатора давления, элементы приводов СУЗ, теплообменные трубы парогенераторов старых блоков. Современные проекты используют 690 и 800 — по причинам, разобранным выше.
Криогеника и аэрокосмическая техника. Труба Inconel 600 работает в криогенных линиях жидкого водорода (−253 °C), в облицовке камер сгорания и выхлопных системах. Здесь работает не коррозионная стойкость, а комбинация сохранённой вязкости при криогенных температурах и окислительной стойкости при рабочих.
Ниже — рамка принятия решений, в которой труба Inconel 600 сравнивается с прямыми альтернативами по конкретным средам, а не по абстрактным «свойствам».
| Если ваша среда содержит | Выбирайте | Потому что |
| Хлориды > 500 ppm, 100–300 °C, есть напряжения | Труба Inconel 600 | Никель > 72 % практически исключает хлоридный КРН |
| Концентрированную щёлочь, 100–150 °C, проточную | Труба Inconel 600 | Скорость коррозии < 0,025 мм/год в 50 % NaOH |
| Щёлочь > 200 °C в застойных щелях | Inconel 690 / Incoloy 800 | У 600 документированный щелочной КРН в застойных зонах |
| Сухой Cl₂ или HCl до 500 °C | Труба Inconel 600 | Никель-хлоридная плёнка, Cr расширяет предел по температуре |
| Влажный Cl₂, соляную кислоту | Hastelloy C-276, C-22, титан | 600 не держит конденсат |
| Окисление выше 1050 °C либо частые теплосмены | Inconel 601 | Al₂O₃-подслой держит сцепление окалины |
| Чистую горячую воду в застойных щелях | Inconel 690 | PWSCC-стойкость при 30 % Cr |
| Атмосферу с серой > 550 °C | Incoloy 800H, нержавеющая сталь | Никелевая основа сульфидируется |
1. Максимальная температура среды и её характер — окислительная, восстановительная, науглероживающая, сульфидирующая.
2. Наличие хлоридов и температура в точке контакта — не средняя по аппарату, а локальная.
3. Наличие застойных зон, щелей, отложений и упаривания.
4. Тип нагрузки: давление при высокой температуре требует расчёта по длительной прочности, а не по σт.
5. Требуемое состояние поставки: отожжённое (mill annealed) или термически обработанное — для щелочной службы это разные материалы по поведению.
6. Требования по НК: для ответственной службы — УЗК по всей длине плюс проверка на межкристаллитную коррозию по ASTM A262.
В обсуждениях на r/metallurgy и r/Welding тема Inconel 600 всплывает реже, чем 625 или 718, и почти всегда в одном и том же контексте: «материал отработал двадцать лет, а потом дал трещины в самом неудобном месте».
Проблемы коррозии. Классический сценарий — труба Inconel 600 в контуре охлаждения, где на внутренней поверхности под слоем отложений образуется щель. Отложения работают как гальваническая пара, потенциал материала смещается, и межкристаллитное растрескивание идёт там, где по расчёту напряжений ничего критического нет. Опубликованное расследование отказа сварного трубопровода Inconel 600 в контуре охлаждения исследовательского реактора дало именно этот результат: первопричина — КРН, с второстепенным вкладом усталости. Обратите внимание на формулировку: не «плохой материал», а «среда плюс остаточные напряжения сварки плюс конструкция, допустившая застой».
Второй регулярный сюжет — межкристаллитная повреждаемость у сварных швов трубы Inconel 600 после длительной работы в диапазоне 540–760 °C. Труба внешне чистая, а при вырезке образца шов разрушается по границам зёрен. Лечится не сваркой, а сменой режима эксплуатации либо гомогенизацией при изготовлении.
Альтернативные материалы, которые выбирают на практике. Там, где труба Inconel 600 окисляется при циклической работе выше 950 °C, инженеры уходят на 601 — не потому, что он прочнее, а потому что окалина не отслаивается. Там, где среда становится влажной и кислой, переходят на 625 или C-276. А там, где проблема в чистой горячей воде, отрасль ушла на 690 — решение, принятое не по лабораторным данным, а по статистике отказов парогенераторов.
Подводные камни при приёмке. Труба Inconel 600 — один из самых подделываемых материалов никелевой группы, потому что визуально она не отличается от 316L и от 800-й серии. Быстрая проверка: портативный РФА должен показать Ni ≥ 72 %, Cr ≈ 15–16 % и отсутствие молибдена и вольфрама. Наличие Mo — это уже 625 или C-276, отсутствие никеля на уровне 72 % — подмена нержавейкой. Сертификат EN 10204 3.1 без указания номера плавки и состояния термообработки для ответственной службы не принимается; для щелочных аппаратов к сертификату добавляют конкретику по пределу текучести, потому что она коррелирует с фактической стойкостью к КРН.
Если труба Inconel 600 не проходит хотя бы по одному критерию из списка выше, вот чем её заменяют на практике и что даёт эта замена.
| Материал | Когда лучше Inconel 600 | Когда хуже | Стоимость относительно |
| Inconel 601 | Циклическое окисление, 1050–1250 °C, радиантные трубы, цементация | Галогены, щёлочь, хлоридные среды | Дешевле на 10–15 % |
| Inconel 625 | Мокрая коррозия, морская вода, HCl, нужна прочность | Сухие горячие среды — переплата без отдачи | Дороже на 40–70 % |
| Incoloy 800H | Трубы печей риформинга, крекинг, ползучесть при 700–900 °C | Стойкость к щелочному КРН, хлоридные среды | Дешевле на 35–45 % |
| Inconel 690 | Чистая горячая вода, парогенераторы, щелочь при высокой T | Уступает в окислении и стоимости на 900–1100 °C | Дороже на 10–20 % |
| 310S | Бюджетные печные детали, статичное окисление до 1000 °C | Хлоридный КРН, деформация под нагрузкой при T | Дешевле на 70–75 % |
Сортамент трубы Inconel 600: ASTM B167 (труба для работы под давлением, горяче- и холоднодеформированная отожжённая), ASTM B163 (теплообменная и конденсаторная трубка), ASTM B516 и B517 (сварные трубы, включая большие диаметры). Типовой диапазон: наружный диаметр 6–300 мм, толщина стенки 0,5–25 мм, длина до 12 м; для теплообменных трубок — тонкие стенки от 0,2 мм и точные допуски. Состояние поставки — гомогенизация 980–1015 °C с быстрым охлаждением, травление или светлый отжиг, при необходимости полировка внутренней поверхности до Ra ≤ 0,8 мкм.
Помимо труб, эта марка идёт как плита и лист (ASTM B168), пруток (ASTM B166), поковки (ASTM B564) и кованые фитинги (ASTM B366);
Трубы, листы, круглый прокат, трубопроводная арматура и фланцы из сплава Inconel 600
Ответ: Разница в алюминии. 601 содержит 1,0–1,7 % Al и 21–25 % Cr, что формирует шпинельный подслой Al₂O₃. Это поднимает предел циклического окисления с 1090 °C примерно до 1250 °C. Правило: горячая химия — 600, чистое циклическое окисление — 601.
Ответ: Труба Inconel 600 в хлоридных средах при 93–316 °C и концентрации выше 1000 ppm практически не растрескивается. Но это не означает абсолютную стойкость: в щелочных застойных зонах и в чистой горячей воде первичного контура материал склонен к КРН, и именно поэтому в парогенераторах его заменили на 690.
Ответ: Формально PREN = Cr + 3,3 Mo + 16 N ≈ 15–17, но для никелевых материалов этот критерий не работает — механизм защиты другой. Сравнивать Inconel 600 с дуплексом по PREN некорректно, надо смотреть на фактическую среду.
Ответ: При длительной выдержке в диапазоне 540–760 °C. В этом окне выделяются карбиды M₂₃C₆ по границам зёрен с обеднением приграничной зоны хромом. Для аппаратов, работающих в этом окне годами, ограничивают углерод и проверяют стойкость по ASTM A262.
Ответ: В большинстве применений не требуется. Гомогенизация 980–1015 °C с быстрым охлаждением нужна там, где сварной узел работает в сильно окислительной среде выше 500 °C или где требуется восстановить стойкость после длительной выдержки в опасном окне.
Ответ: ERNiCr-3 (Inconel 82) для РИГ и МИГ, ENiCrFe-3 (Inconel 182) для ММА. Ниобий в составе связывает серу и фосфор и подавляет горячие трещины. Нержавеющие присадки типа 308L недопустимы.
Ответ: Проверьте отношение титана к кремнию в металле шва. При Ti/Si > 1,25 горячих трещин при РИГ практически не бывает, при Ti/Si < 0,6 они появляются массово, а при 0,6–1,25 результат зависит от режима. Кремний попадает в шов из основного металла и с загрязнений, поэтому дефект возможен из-за партии.
Ответ: Прямого аналога в ГОСТ 5632 нет. ХН78Т близок по назначению, но содержит 76–80 % Ni и 19–22 % Cr практически без железа. Замена требует пересчёта коррозионного и теплового расчёта, а не только сверки состава.
Ответ: Портативный РФА: Ni ≥ 72 %, Cr 14–17 %, молибден и вольфрам отсутствуют. У 316L никель около 10 %, у 625 молибден 8–10 %. Этого теста достаточно, чтобы отсеять подмену за минуту.
Ответ: Термически обработанное состояние даёт заметно более высокую стойкость к щелочному КРН, чем заводской отжиг (mill annealed), в диапазоне 10–50 % NaOH при 316–343 °C. Это связано с распределением карбидов по границам зёрен. Для щелочной службы состояние поставки нужно указывать в спецификации явно.
Ответ: Да. ГЦК-структура не даёт вязко-хрупкого перехода, ударная вязкость сохраняется вплоть до −253 °C. Материал применяется в линиях жидкого водорода и криогенных системах.
Ответ: Три вещи: горячие серосодержащие среды выше ~550 °C, влажный хлор и кислоты, и чистая горячая вода в застойных щелях. Всё остальное — вопрос корректного расчёта и правильной сварки.
0086 193 3990 0211
No.289, Рынок нержавеющей стали, район Синьву, Уси, Китай
