Краткий Ответ

Тройник AISI 304 (UNS S30400, отечественный аналог — 08Х18Н10) — приварная деталь с тремя концами для ответвления потока под 90°. Выпускается в двух исполнениях: равнопроходный тройник 304 (все три конца одного диаметра) и переходный, или редуцированный, тройник 304 (диаметр ответвления меньше магистрали). Сортамент — DN 15-DN 1200; центр-торцевые размеры по ГОСТ 17376-2001 и ASME B16.9 совпадают практически во всём диапазоне: DN 25 — 38 мм, DN 40 — 57 мм, DN 100 — 102 мм. Предел текучести ≥ 205 МПа, твёрдость ≤ 217 HB, толщина стенки не менее 87,5 % от номинала. Главное отличие тройника AISI 304 от отвода и перехода: это самая нагруженная фасонная деталь трубопровода — напряжения у линии пересечения примерно вчетверо выше, чем в прямом участке.

Тройник AISI 304

Ключевые Выводы

1. Тройник AISI 304 — концентратор напряжений, а не «просто ответвление».У линии пересечения (в английской практике — crotch) напряжения достигают четырёхкратных по сравнению с прямым участком. Коэффициент интенсификации SIF у штампованного тройника 304 по ASME B16.9 составляет 1,5–3,0 против 3,0–6,0 у врезки без усиления. На циклической линии экономия на детали оборачивается усталостной трещиной.

2. Три кольцевых шва вместо двух.Отвод обваривается двумя стыками, тройник 304 — тремя, то есть двенадцатью зонами термического влияния на узел. Сенсибилизация в интервале 425–870 °C здесь опаснее, чем в любом другом месте обвязки, и в большинстве случаев разумнее брать сдвоенный материал 304/304L.

3. Размеры по ГОСТ 17376-2001 и ASME B16.9 совпадают.У равнопроходного тройника F = H, и эти величины равны C = M по B16.9. Деталь, заказанная по одному стандарту, встаёт на место детали по другому — но только при совпадении серии стенок.

4. Способ врезки определяет ресурс, а не цена детали.Штампованный тройник 304 даёт минимальный SIF и 100 % просвечиваемых швов, но линия режется. Врезка патрубка с накладкой дешевле по металлу и дороже по труду, а по усталости уступает в разы.

5. Дефектность зоны crotch — системная проблема.По данным EPRI, тройники в трубопроводах B31.1/Section I трескаются у линии пересечения и в ЗТВ шва ответвления независимо от размера и марки — от DN 250 до DN 800. Причина геометрическая: искажение внутренней поверхности при формовке.

6. Хлоридов тройник 304 не держит.PREN ≈ 18–19, молибдена нет, критическая температура питтинга лежит около комнатной. Морская вода, рассолы и гипохлорит этой марке противопоказаны.

Что Такое Тройник AISI 304

Это фасонная деталь, которая делит или объединяет поток. По конструкции различают бесшовный штампованный (формуется из бесшовной трубы горячей штамповкой, для малых размеров — холодной), штампосварной и сварной из труб. Бесшовный вариант дороже, но именно он даёт непрерывную структуру металла в зоне пересечения, где сварной шов был бы наиболее уязвим.

Материал — аустенитная хромоникелевая сталь 18/8. Тройник AISI 304 не блещет ни прочностью, ни коррозионной стойкостью, зато предсказуем, дёшев, хорошо варится и доступен в любом сортаменте. Именно поэтому он закрывает большинство задач водоснабжения, вентиляции, пищевой и фармацевтической обвязки, где нет хлоридов и нет высоких температур.

Основной стандарт на материал — ASTM A403 (класс S для бесшовных, класс W для сварных), размеры — ASME B16.9 или ГОСТ 17376-2001. Сортамент тройника AISI 304 и других деталей под стыковую сварку приведён в разделе фитинги BW.

Равнопроходный Или Переходный Тройник 304

Выбор диктует схема, но два момента стоят внимания.

Первый: переходный тройник 304 не экономит металл. Ответвление меньше, а корпус формуется из заготовки по большому проходу, поэтому цена обычно не ниже равнопроходного того же типоразмера магистрали — иногда выше, потому что это менее ходовая позиция.

Второй: переходное исполнение хуже поддаётся контролю. У равнопроходного все три конца симметричны, и ультразвук обходит пересечение по предсказуемой траектории; у переходного толщины трёх концов разные и настройка дефектоскопа усложняется.

Обозначение по ГОСТ 17376-2001 строится по исполнению: равнопроходный — исполнение 1, переходный — исполнение 2. Пример записи: «Тройник 1-355,6х11-219,1х8-20 ГОСТ 17376-01» — исполнение 1, D 355,6 мм при толщине 11 мм, ответвление D1 219,1 мм при толщине 8 мм.

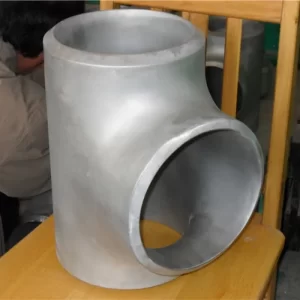

равнопроходный тройник 304 (все три конца одного диаметра)

Стандарты Для Тройника AISI 304

ГОСТ 17376-2001 нормирует бесшовные приварные детали этого типа. Формально стандарт написан под углеродистую и низколегированную сталь, но размерный ряд применяют и к нержавеющим деталям: геометрия от марки не зависит, а материал задаётся отдельно — по ГОСТ 5632 или по ASTM A403, смотря по тому, на чей стандарт оформляется поставка. Это расхождение — частая причина споров при приёмке: деталь выполнена «не по тому стандарту», хотя размеры в норме. В договоре стоит указывать и размерный, и материальный стандарт двумя отдельными пунктами.

В части геометрии оба стандарта взаимозаменяемы, в части оформления — нет. Тройник AISI 304 по ГОСТ 17376-2001 встанет вместо детали по B16.9 того же диаметра и серии, но сертификат будет ссылаться на другой норматив, и проектное согласование придётся проходить заново.

Размеры и Масса Тройника AISI 304

Центр-торцевые размеры — то, что чаще всего проверяют на входном контроле. По обеим системам они совпадают: у равнопроходного исполнения расстояние от оси магистрали до торца ответвления и от оси ответвления до торцов магистрали одинаково.

Масса дана для бесшовного равнопроходного тройника 304 по SCH 40S и привязана к конкретному изготовителю: для переходных исполнений и толстостенных серий она заметно отличается. Массу пересчитывают по фактическим толщинам, а не по номиналу, — иначе в проектной документации накапливается ошибка в несколько процентов на каждой детали.

Допуски Тройника AISI 304

Здесь эта деталь отличается от отвода и перехода в худшую сторону, потому что нормируемых параметров больше.

Ключевой момент: у тройника AISI 304 нормируется не толщина, а её нижняя граница — 87,5 % от номинала. Деталь законно приходит на 12,5 % тоньше заказанного. И это касается всех трёх концов, включая зону пересечения, где напряжения максимальны. Если расчёт на прочность не оставляет запаса, минимальную толщину указывают в заказе отдельным требованием и подтверждают замером по каждому концу, а не по одному.

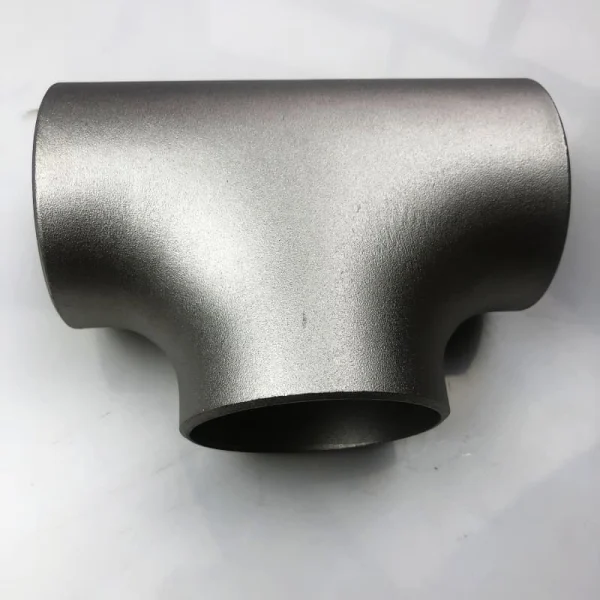

переходный, или редуцированный, тройник 304 (диаметр ответвления меньше магистрали).

Стоимость Тройника 304

Цены ниже — ориентировочные рыночные значения на конец 2026 года, FOB Китай, за бесшовный равнопроходный тройник 304 (A403 WP304) со стенкой SCH 10S/40S. Привязка к сырью прямая: при 8,5 % никеля металл даёт около 1,3 $/кг, ещё около 1,4 $/кг добавляет хром (18–20 %), то есть примерно 2,7–2,8 $/кг приходится на легирование — до формовки и обработки.

Дополнительно к базовой цене: переходный тройник 304 +5…15 %; сдвоенный материал 304/304L +3…8 %; шлифованная или электрополированная поверхность +20…40 % (пищевой и фармацевтический сегмент); тройник с решёткой — позиция на заказ, плюс 40–100 %. Парные детали из других марок — в разделах [трубы] и [нержавеющая сталь].

Цена тройника 304 определяется не только маркой: в ней сидят три кольцевых шва на узел, аустенизация после формовки, рентген или ультразвук по требованию заказчика и оформление сертификата. Поэтому сравнение котировок «за штуку» без привязки к серии стенки и объёму контроля бессмысленно.

Бесплатный Расчет Стоимости!

Сравнение Тройника 304 с Другими Марками

Из таблицы видно главное: тройник 304 выигрывает только по цене и доступности. Как только в среде появляются хлориды или температура переваливает за 425 °C, выгоднее сразу перейти на 316L или 321 — потери от преждевременного отказа кратно превысят разницу в закупке.

Химический Состав Тройника 304

Материал по ASTM A403, марка WP304. Требования к химии для детали и для трубы совпадают.

Молибдена в составе нет вовсе — именно это, а не содержание хрома, определяет хлоридные ограничения марки. Восемнадцати-девятнадцати процентов хрома хватает для окислительных сред и органических кислот, но не для питтинга в присутствии ионов Cl⁻.

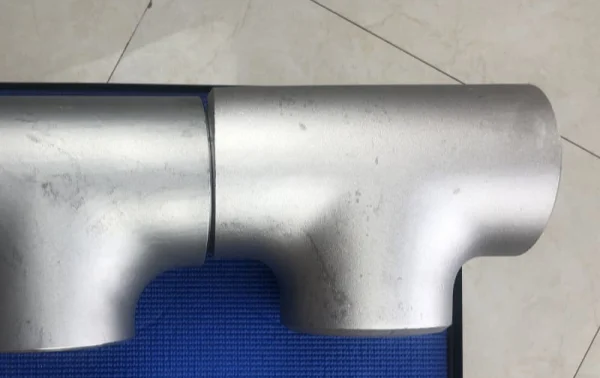

Тройник AISI 304 поставщик

Механические Свойства Тройника 304

Практическая интерпретация: предел текучести 205 МПа втрое ниже, чем у дуплексной стали, поэтому тройник 304 на нагруженном узле либо увеличивают по стенке, либо переносят узел на опору. Пластичность при этом — сильная сторона: удлинение 45–55 % означает, что деталь воспринимает просадку опор и монтажные натяги без хрупкого разрушения.

Физические Свойства

Низкая теплопроводность и высокий КТР вместе дают эффект, из-за которого аустенитные узлы ведёт при сварке: тепло не уходит в тело детали, а остаётся у шва, металл вокруг расширяется сильнее соседнего. Для тройника 304 с тремя швами это означает повышенные остаточные напряжения — и необходимость продуманной последовательности сварки.

Коррозионная Стойкость Тройника AISI 304

Питтинговая Коррозия

PREN для 304 считают как Cr + 3,3·Mo + 16·N. Молибдена нет, азота около 0,05 %, хрома 18,5 % — итог 18–19. Критическая температура питтинга в 6 % FeCl₃ по ASTM G48 лежит около комнатной и ниже. Любые среды выше 20–25 °C с заметной концентрацией хлоридов закрыты. Это касается не только морской воды, но и оборотной воды с хлорированием или мойки с гипохлоритом на пищевом производстве.

Межкристаллитная Коррозия — Главный Риск

Сенсибилизация 304 развивается в интервале 425–870 °C: карбиды хрома выделяются по границам зёрен, прилегающие зоны обедняются хромом, и коррозия идёт по границам. Сварка даёт именно такие температуры в зоне термического влияния.

И здесь тройник 304 находится в худшем положении, чем любая другая фасонная деталь: у него три кольцевых шва, у отвода — два, у перехода — два. Для каждого шва есть две зоны термического влияния, то есть шесть потенциальных участков МКК против четырёх у отвода. Если узел работает при 60–300 °C в кислой или хлоридсодержащей среде и не может быть аустенизирован после монтажа, брать 304 — плохое решение. Стандартный выход — сдвоенный материал 304/304L (WP304/304L): он остаётся 304 по механике и одновременно гарантирует углерод ≤ 0,03 %, что снимает сенсибилизацию при обычных тепловложениях.

Щелевая Коррозия

Зона пересечения — конструктивно плохое место в тех случаях, когда деталь работает в гигиеническом исполнении с остатками среды. Если внутренняя поверхность не отполирована и в углу у ответвления остаётся недоступная для мойки зона, она становится очагом. Именно поэтому детали для пищевых и фармацевтических линий поставляют с шероховатостью Ra ≤ 0,8 мкм, часто ≤ 0,4 мкм, и проектируют под мойку CIP/SIP без «мёртвых» зон. Обычный промышленный тройник 304 для этих задач не годится не по металлу, а по геометрии и отделке.

Температурный Диапазон Тройника 304

Любая линия, которая периодически уходит в интервал 425–870 °C — например, паровая обвязка после глушения или линии разогрева, — оставляет в детали сенсибилизированный металл. Это необратимо без повторной аустенизации, а у тройника 304 таких участков шесть.

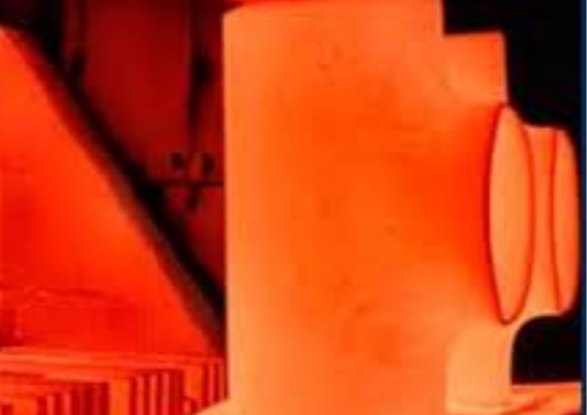

Термообработка тройника из стали 304

Тройник 304 Как Концентратор Напряжений

Это то, что отличает данную деталь от прочих фасонных элементов и что чаще всего игнорируют.

У линии пересечения поток металла меняет направление, а сечение — форму. Расчёты методом конечных элементов дают на этой линии напряжения примерно вчетверо выше, чем в прямом участке, причём максимум приходится на внутреннюю поверхность в зоне плеча. Это не дефект изготовления — это геометрия.

В расчёте на гибкость это учитывают через коэффициент интенсификации напряжений SIF:

Вывод практический: если линия испытывает циклические нагрузки — от термоциклирования, вибрации насоса, пусков и остановов, — выбирать надо штампованное исполнение. Разница между SIF 2,0 и SIF 5,0 означает разницу в расчётном напряжении в 2,5 раза при одинаковом номинальном моменте, а значит, либо сокращение ресурса во столько же раз, либо лишние компенсаторы и опоры.

Способы Врезки Вместо Тройника 304

Когда нужен отвод от магистрали, выбирать приходится из трёх решений. Разница между ними — не в цене детали, а в ресурсе узла.

Отдельно стоит исполнение с решёткой (barred tee, он же scraper tee). Это равнопроходное или переходное исполнение, у которого внутри ответвления вварены стержни: они не дают очистному поршню (pig) уйти в ответвление. Применяют на линиях, которые чистятся поршнем, там где ответвление составляет 40 % и более от диаметра магистрали. Суммарная площадь проходов через решётку должна составлять 1,0–1,5 площади трубы ответвления, а отверстие в решётке — не более 40 % площади отверстия в магистрали. Такая деталь всегда изготавливается на заказ.

Сварка Тройника AISI 304

Тройник 304 варят всеми стандартными способами: РИГ (GTAW), МИГ (GMAW), ММА (SMAW), в цеховых условиях — под флюсом (SAW). Присадочный материал — ER308L или ER308LSi. Для линий с хлоридами часть проектов ограничивает содержание феррита в шве, чтобы не получить избыточную ферритную составляющую и селективную коррозию.

Параметры, которые нужно соблюдать:

1.Тепловложение 0,5–2,0 кДж/мм.Ниже — риск непровара, выше — рост зерна и сенсибилизация в ЗТВ.

2. Межпроходная температура ≤ 150 °C.Низкая теплопроводность означает, что деталь накапливает тепло; термопару ставят на корпус в 25–50 мм от шва.

3. Поддув защитного газа обязателен.Без аргона с внутренней стороны корневой шов окисляется и коррозионная стойкость в этой зоне падает. Для пищевых и фармацевтических линий поддув контролируют по цвету: соломенный допустим, синий и серый — нет; окалину удаляют травлением с пассивацией.

4. Последовательность сварки.Сначала два кольцевых шва по магистрали, затем шов ответвления. Для тонкостенных тройников рекомендуют сварку «вразбивку» с поворотами на 180° между проходами.

5. Зачистка только нержавеющим инструментом.Железное загрязнение от углеродистой щётки даёт очаг питтинга уже через несколько месяцев.

Дефекты и Их Причины

Тепловая Усталость в Тройниках Смешения

Когда в тройник с двух сторон входят потоки с разной температурой, в зоне смешения возникают турбулентные вихри с переменной температурой. Стенка воспринимает эти колебания как быстрые термические циклы. Явление называют тепловым стрипингом (thermal striping), и оно даёт высокоцикловую усталость при малой амплитуде: тысячи и десятки тысяч циклов вместо сотен.

Два параметра определяют риск: разница температур потоков и повышенный коэффициент теплоотдачи в зоне перемешивания. Опасный частотный диапазон — от 0,1 до 10 Гц; выше него колебания не успевают прогреть стенку на всю толщину, ниже — дают малую амплитуду. В атомной энергетике именно тройники смешения систем аварийного расхолаживания становились источником повреждений.

Вывод для обычной промышленности: если тройник сводит потоки с разницей температур более 50–60 °C, деталь попадает в зону риска, и помогает здесь не замена марки, а изменение схемы — удлинение участка смешения, установка рассекателя, перенос точки смешения. Увеличение толщины стенки задачу не решает: усталость определяется градиентом температуры по толщине, а не номинальным напряжением.

Любопытная деталь из исследований: в тройнике смешения мембранная составляющая температурных напряжений не даёт вклада в колебание напряжений, поэтому градиент идёт по толщине и рост трещины тормозится. А в отводе, отходящем от магистрали, при тепловой стратификации образуются сквозные продольные трещины. Один механизм, две картины разрушения — и две разные стратегии контроля.

Применение Тройника 304

Пищевая и молочная промышленность. Детали в гигиеническом исполнении: Ra ≤ 0,8 мкм по внутренней и наружной поверхности, соединения под зажим по DIN 32676 или приварные по DIN 11852, стандарты 3-A и ASME BPE. Ключевое требование — отсутствие «мёртвых» зон, где остаётся продукт: тройник здесь работает в линии мойки CIP/SIP, и его внутренняя геометрия важнее марки металла.

Фармацевтика. Линии очищенной воды и воды для инъекций. Требования те же плюс документальное подтверждение шероховатости и электрополировка. Если проводится периодическая санитарная обработка с гипохлоритом, 304 меняют на 316L.

Водоснабжение и водоподготовка. Холодная и горячая вода, фильтровальные узлы, распределительные гребёнки. Типовая массовая задача, где тройник AISI 304 оправдан полностью. Ограничение — хлорирование: свободный хлор свыше 2 мг/л при температуре выше 40 °C требует 316L.

Вентиляция и аспирация. Ответвления воздуховодов, узлы аспирации, системы дымоудаления. Здесь работает низкая теплопроводность: деталь не проводит тепло в крепления.

Химическая промышленность и ЦБП. Слабые органические кислоты, растворители, щёлочи умеренных концентраций при температуре до 60–80 °C. При переходе к серной, фосфорной или соляной кислоте марку меняют.

Объединение и сброс потоков. Узлы, где тройник работает на смешение. Здесь применима история с тепловой усталостью: при большой разнице температур потоков узел проектируют отдельно.

Как Выбрать Тройник AISI 304

Когда НЕ выбирать тройник 304: среда содержит хлориды при температуре выше 25 °C; рабочая температура попадает в 425–870 °C; требуется гарантированный ресурс на циклике без расчёта на усталость; нужно подтверждение стойкости к КРН по NACE MR0175/ISO 15156.

Контрольный Список При Заказе:

1.Размерный стандарт и материал — двумя отдельными пунктами (размеры по ASME B16.9, материал по ASTM A403 WP304/304L).

2. Серия стенки, а не только DN: SCH 10S, 40S, 80S по ASME B36.19.

3. Исполнение: равнопроходное или переходное, с указанием D и D1.

4. Минимальная толщина стенки, если расчёт не оставляет запаса на 87,5 %.

5. Требования к контролю: PMI, рентген или ультразвук, отдельно — зона пересечения.

6. Состояние поставки: аустенизация, травление и пассивация; для гигиены — шероховатость.

Реальный Инженерный Опыт

Системная проблема с зоной crotch. Самый показательный сюжет последних лет — доклад EPRI о массовом растрескивании тройников в трубопроводах, выполненных по ASME B31.1 и Section I. Повреждения фиксировались у линии пересечения и в ЗТВ шва ответвления, совпадающей с crotch. Закономерности по системе, размеру и марке не обнаружилось: отказывали детали от DN 250 до DN 800, из сталей Grade 22, 91, 92 и X20, и в главном паропроводе, и в линии горячего промперегрева. Дефекты проявлялись как течи, трещины и как «необнаруживаемое» ползучее повреждение, которое находили только при лабораторном исследовании вырезанных образцов.

Причина оказалась геометрической: при формовке на внутренней поверхности в зоне crotch образуются V-образные канавки, а ремонтные подварки выполнялись с неполной термообработкой. То есть проблема не в марке металла, а в стабильности процесса формовки и в профиле внутренней поверхности — и потому потенциально касается любой детали этого типа, включая тройник AISI 304. Практический урок: при входном контроле ответственных деталей проверять не только толщину и центр-торцевые размеры, но и состояние внутренней поверхности у пересечения. Эту зону не видно, и её редко смотрят.

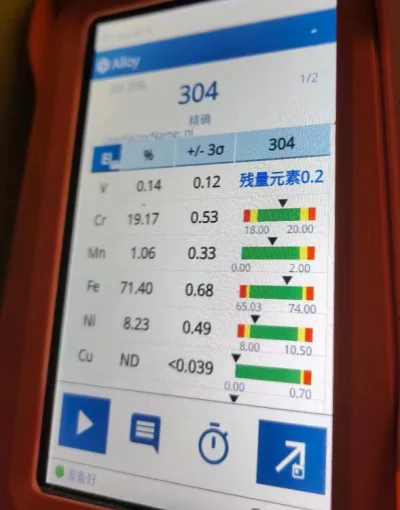

PMI-контроль материала марки 304

Контроль рентгеном у этой детали работает иначе, чем у стыка. На кольцевом шве трубы просвечивание даёт читаемую картину; на пересечении мешает переменная толщина и наложение участков. Классическая методика (в своё время описанная в BS 7257, ныне отменённом) требовала для шва ответвления нескольких снимков, причём один из них — с направлением излучения вдоль поверхности магистрали, иначе плоскостной дефект несплавления по кромке отверстия просто не изобразится. Отсюда следствия: для ответственных тройников 304 применять фазированную ультразвуковую дефектоскопию с планом сканирования по пересечению, ЗТВ и объёму шва; помнить, что магнитно-порошковый метод для аустенитной стали неприменим, а капиллярный ловит только выходы на поверхность; и проверять качество самого снимка — если индикатор качества изображения не подтверждает чувствительность, ни один дефект по нему подтвердить нельзя, но и опровергнуть тоже.

Три шва и человеческий фактор. На производстве тройник требует трёх стыков, и именно третий, угловой шов ответвления чаще всего делают по остаточному принципу: доступ хуже, поддув контролируют реже. Практика простая — обваривать ответвление первым, пока доступ свободен, либо предусматривать поворот узла в удобное положение.

Альтернативы Тройнику 304

Логика выбора простая: платить за 316L имеет смысл там, где есть хлориды. Платить за дуплекс — там, где нужна либо прочность, либо морская вода. В остальном тройник 304 и есть оптимум, а попытка «взять получше на всякий случай» оборачивается тем, что вместо него приходит дуплекс, а вместе с ним — требования к термообработке и к квалификации сварщиков, которых на площадке нет.

Доступные Формы Выпуска Тройника 304

Бесшовные (класс S по ASTM A403) поставляются в диапазоне NPS ½…24, сварные (класс W) — до NPS 48. Бесшовные — рабочий вариант для ответственных линий, сварные применяют при больших диаметрах и в неответственных узлах. Исполнения: равнопроходное и переходное, а также тройник с решёткой под заказ.

Тот же сортамент по этой марке включает отводы, переходы концентрические и эксцентрические, заглушки и кольца под свободный фланец. Трубные формы — труба бесшовная и сварная (ASTM A312, ГОСТ 9941), лист и плита (ASTM A240), пруток (ASTM A276). Размерные стандарты для деталей под стыковую сварку: ASME B16.9, ГОСТ 17375-2001 (отводы), ГОСТ 17376-2001 (тройники), ГОСТ 17378-2001 (переходы), ГОСТ 17379-2001 (заглушки).

Часто Задаваемые Вопросы

Вопрос: Чем равнопроходный тройник 304 отличается от переходного?

Ответ: У равнопроходного все три конца одного диаметра, у переходного ответвление меньше магистрали. Переходное исполнение не экономит металл — корпус формуется по большому проходу, — поэтому цена обычно не ниже, а иногда на 5–15 % выше равнопроходного тройника 304 того же типоразмера магистрали.

Вопрос: Что прочнее — штампованный тройник 304 или врезка патрубка с накладкой?

Ответ: Штампованный, и заметно. SIF штампованного тройника AISI 304 по ASME B16.9 составляет 1,5–3,0, врезки без усиления — 3,0–6,0. При циклических нагрузках эта разница означает разницу в расчётном напряжении до 2,5 раза, то есть прямое сокращение ресурса.

Вопрос: Можно ли взять тройник 304 вместо 304L, если швы всё равно будут вариться?

Ответ: Можно, если тепловложение удерживается в 0,5–2,0 кДж/мм и есть возможность аустенизировать узел. Нельзя, если после монтажа термообработка невозможна, а среда кислая или хлоридсодержащая: у тройника три шва и шесть зон термического влияния — худший случай по МКК.

Вопрос: Почему у тройника нельзя требовать толщину ровно по номиналу?

Ответ: И ГОСТ 17376-2001, и ASME B16.9 нормируют только нижнюю границу — 87,5 % от номинала. Законная поставка может прийти тоньше на 12,5 %. Если расчёт не оставляет запаса, минимальную толщину указывают отдельным требованием и подтверждают замером по каждому концу.

Вопрос: Какой присадочный материал применять?

Ответ: ER308L или ER308LSi для РИГ и МИГ. Для линий с хлоридами иногда ограничивают содержание феррита в шве, чтобы избежать селективной коррозии ферритной составляющей. Поддув аргона с внутренней стороны обязателен, цвет корня контролируют: соломенный допустим, синий и серый — нет.

Вопрос: Держит ли тройник AISI 304 морскую воду?

Ответ: Нет. PREN 18–19, молибдена нет, критическая температура питтинга около комнатной. В морской воде деталь деградирует в течение месяцев, особенно в зоне пересечения, где условия для щелевой коррозии наилучшие. Для морской воды берут 2205 или 2507.

Вопрос: Когда нужен тройник с решёткой?

Ответ: Когда линия чистится поршнем и ответвление составляет примерно 40 % и более от диаметра магистрали. Решётка внутри ответвления не даёт поршню уйти в сторону. Площадь проходов нормируется: суммарно 1,0–1,5 площади трубы ответвления, при этом отверстие в решётке — не более 40 % площади отверстия в магистрали.

Вопрос: Как проверить зону пересечения при входном контроле?

Ответ: Измерить толщину во всех трёх концах и в зоне пересечения, проверить внутренний профиль у crotch (V-образные канавки от формовки — известный источник трещин), сверить центр-торцевые размеры с таблицей, убедиться в маркировке по MSS SP-25 и в отсутствии следов железного загрязнения и хлоридсодержащей краски.

Вопрос: Почему для тройника 304 часто советуют усиленную зону пересечения?

Ответ: Потому что напряжения там вчетверо выше, чем в прямом участке, и максимум приходится на внутреннюю поверхность плеча. Штампованные тройники формуются с утолщением в этой зоне, а врезка патрубка без усиления — нет. Для ответственных деталей требование «усиленный crotch» стоит вписать в заказ.

Вопрос: Что делать, если тройник сводит потоки с большой разницей температур?

Ответ: Заложить в схему меры против тепловой усталости: увеличить участок смешения, поставить рассекатель, перенести точку смешения. Разница свыше 50–60 °C уже создаёт риск высокоцикловой усталости от теплового стрипинга, а увеличение толщины стенки эту задачу не решает.

Вопрос: Взаимозаменяемы ли тройники по ГОСТ 17376-2001 и ASME B16.9?

Ответ: По геометрии да: центр-торцевые размеры совпадают практически во всём диапазоне, у равнопроходного F = H = C = M. По документам нет: сертификат ссылается на другой норматив, и проектное согласование придётся проходить заново. Кроме того, ГОСТ 17376-2001 формально написан под углеродистую и низколегированную сталь, поэтому для нержавеющей детали в договоре отдельно указывают и размерный, и материальный стандарт.

Вопрос: Допустимо ли подрезать концы на монтаже?

Ответ: Подрезка концов на 2–3 мм для выравнивания зазора практикуется, но уменьшает длину и сдвигает деталь относительно проектного положения, поэтому требует согласования. Гнуть его нельзя: деформация зоны пересечения сводит на нет смысл штампованной геометрии и добавляет напряжения именно там, где запас минимален.
