Краткий Ответ

Переход AISI 304 (UNS S30400, отечественный аналог — 08Х18Н10) — приварная деталь трубопровода для соединения участков разного диаметра, бесшовная или штампосварная. Выпускается в двух исполнениях: концентрический переход 304 (оси большого и малого концов совпадают) и эксцентрический переход 304 (одна стенка плоская, оси смещены на половину разности диаметров). Сортамент — DN 15…DN 1200, длина по ГОСТ 17378-2001 и ASME B16.9 совпадает в большей части диапазона: DN 100 — 102 мм, DN 200 — 152 мм, DN 300 — 203 мм. Предел текучести ≥ 205 МПа, допуск на толщину стенки перехода AISI 304 — не менее 87,5 % номинала.

Переход AISI 304

Бесплатный Расчет Стоимости!

Ключевые Выводы

1. Переход AISI 304 существует в двух исполнениях по ГОСТ 17378-2001:концентрическое (обозначение «К», исполнение 1) и эксцентрическое («Э», исполнение 2). Первое — для вертикальных участков, второе — для горизонтальных, где нельзя допустить газового или жидкостного мешка.

2. Ориентация эксцентрического перехода 304 — инженерное решение, а не правило из учебника.Классическая рекомендация Hydraulic Institute: источник выше насоса — плоская сторона вниз; источник ниже или после длинного горизонта — вверх. Упрощённое полевое правило «только плоской стороной вверх» даёт отказ на затопленном всасывании и на пульпе.

3. Толщина стенки нормируется снизу — не менее 87,5 % номинала, — но распределена неравномерно.По результатам разборки 38 нержавеющих деталей стенка на концах идёт с запасом, локальное утонение садится на конической части, а ультразвуковой замер даёт завышенные значения и зависит от ориентации преобразователя.

4. Переход 304 нельзя варить в диапазоне 425–870 °C.Карбиды Cr₂₃C₆ выедают хром по границам зёрен, и зона термического влияния теряет пассивную плёнку. Для монтажной сварки берите переход 304L или двухсертификационный материал 304/304L.

5. Такая деталь не «нейтральна».Для DN 150×100 скорость на малом конце растёт в 2,25 раза, коэффициент потерь K у эксцентрического перехода 304 на 15–20 % выше, чем у концентрического, а смещение оси (D₁−D₂)/2 нужно вводить в расчётную модель трубопровода.

6. На 304 нет запаса по хлоридам.PREN ≈ 18–19, молибдена нет. Критическая температура питтинга в 6 % FeCl₃ по ASTM G48 — около комнатной и ниже. Морская вода и гипохлорит для такой детали закрыты.

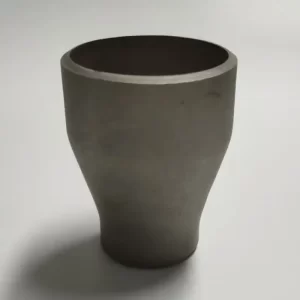

концентрический переход AISI 304

Что Такое Переход AISI 304

Эта деталь — единственная в трубопроводе, которая меняет не направление потока, а проходное сечение. Отвод поворачивает поток, тройник делит, заглушка закрывает, а переход AISI 304 отвечает за смену диаметра с минимальными потерями и без мешков, где скапливается газ или жидкость.

AISI 304 — аустенитная хромоникелевая сталь 18-8 с углеродом до 0,08 %. Большая часть таких деталей в пищевой, фармацевтической, нефтехимической отрасли и водоподготовке — именно из неё. В каталоге JN Alloy переход 304 входит в группу [фитингов BW]; материал описан в разделе [нержавеющая сталь].

Деталь выпускают двумя способами, и способ определяет, что придёт на объект:

1. Бесшовный переход AISI 304— раскатка трубной заготовки на оправке: либо раздают большой конец, либо обжимают малый. Швов нет, но при многостадийной штамповке эксцентрического исполнения на эксцентриковом конце появляются надрезы, наплывы на внутренней стенке и овальность.

2. Штампосварной переход 304— гибка листа: для крупных диаметров один продольный шов, для малых и эксцентрических — два полукорыта и два шва. Каждый шов — точка контроля, зато стенка выходит равномернее.

Для DN 300 и выше штампосварное исполнение дешевле и технологичнее; для DN 15-150 обычно берут бесшовный переход 304.

Концентрический Или Эксцентрический

Концентрическое исполнение похоже на конус и сохраняет ось трубы. Эксцентрический — тот же конус, у которого одна образующая параллельна трубе: эта сторона называется плоской, а оси концов смещены на (D₁−D₂)/2.

Если деталь соединяет два участка на вертикали, вопрос закрыт: берут концентрическое исполнение. Как только участок горизонтальный и появляется насос, P&ID или этажерка с опорами, считают фазы и дренаж, и решение принимают по среде, а не по привычке.

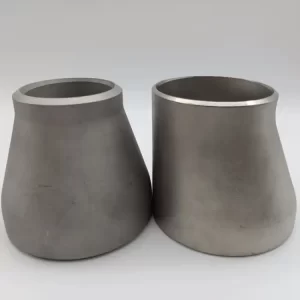

Переход AISI 304

Стандарты: ГОСТ 17378-2001 и ASME B16.9

ГОСТ 17378-2001 задаёт конструкцию и размеры двух исполнений в диапазоне D 26,9…508 мм (исполнение 1) и 38…530 мм (исполнение 2) при условном давлении до 16 МПа и температуре от −70 до +450 °C. Общие технические условия — ГОСТ 17380-2001 (гармонизирован с ISO 3419-81, изменения № 1 от 2006 г. и № 2 от 2019 г.).

Тонкость, на которой спотыкаются в переписке с изготовителем: ГОСТ 17378-2001 по области применения относится к углеродистой и низколегированной стали. Переход 304 в российской схеме — это сортамент по ГОСТ 17378 плюс материал по ТУ или по ASTM. Поэтому в спецификации указывают оба адреса: «Переход концентрический 108×4−89×3,5, 08Х18Н10 (AISI 304), размеры по ГОСТ 17378-2001, материал по ASTM A403 WP304». Иначе получите либо отказ, либо деталь с непроверяемой маркировкой.

Размеры и Масса Перехода AISI 304

Длина H зависит только от большего диаметра, а не от разности размеров. Это удобно при компоновке, но означает, что переход 304 DN 200×150 и переход 304 DN 200×100 имеют одинаковую строительную длину.

Масса в ГОСТ 17378 приведена для углеродистой стали при конкретных сочетаниях T и T₁; переход 304 (плотность 8,0 против 7,85 г/см³) тяжелее примерно на 2 %. Скачок длины на DN 300 → DN 350 (203 → 330 мм) — не опечатка, а смена ряда заготовок: две детали одинакового номинала из разных ступеней раздвинут трассу на 127 мм, и это учитывают в изометрии.

Допуски Перехода AISI 304

Ключевой момент: у перехода AISI 304 нормируется не толщина, а её нижняя граница — 87,5 % номинала. Деталь законно может прийти с толщиной на 12,5 % меньше заказанной. Если по расчёту на прочность такого запаса нет, минимальную толщину указывают в заказе отдельным требованием и подтверждают по каждому концу.

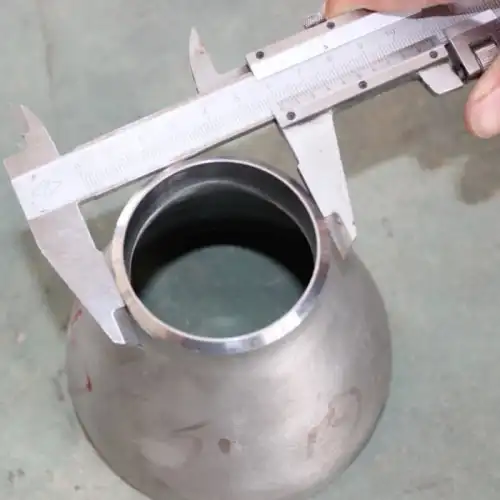

концентрический переход AISI 304 поставщик

Стоимость

Цены ниже — ориентировочные рыночные значения на конец 2026 года, FOB Китай, за бесшовный переход 304 (A403 WP304) со стенкой SCH 10S/40S. Они привязаны к котировкам никеля: при 8,5 % Ni никель даёт около 1,3 $/кг, хром (18 %) — ещё около 1,4 $/кг только в сырье.

Что двигает цену перехода AISI 304: исполнение (эксцентрический дороже концентрического на 10–25 % — нужны отдельные штампы на каждую половину и больше отходов); толщина стенки (SCH 10S дешевле SCH 40S на 20–30 % при том же DN); способ изготовления (бесшовный переход 304 на малых размерах дороже штампосварного на 15–25 %, а от DN 300 — наоборот, дешевле на 30–40 %); размер партии (разница между «1 шт.» и «500 шт.» — 30–50 % по цене за штуку); сертификация (EN 10204 3.1 входит в цену, 3.2 с инспектором заказчика добавляет 3–8 %, испытание на МКК по ASTM A262 — 2–4 %).

К FOB при пересечении границы добавляются логистика, таможенное оформление и входной контроль, что даёт множитель 1,6–2,2 в конечной цене складской позиции. Перед заказом запрашивают актуальную котировку: никель и хром переписывают цену на переходы 304 чаще, чем раз в квартал.

Сравнительная Таблица Материалов

Рекомендация: если переход 304 варится и после сварки не будет термообработан, между 304 и 304L выбирать нечего — только 304L. Разница в цене 3–5 %, а разница в ресурсе зоны термического влияния измеряется годами.

Химический Состав

Согласно ASTM A403 / ASME SA403 (для листа — ASTM A240, для трубы — ASTM A312).

Хром (18–20 %) формирует пассивную плёнку Cr₂O₃ — она и держит стойкость перехода AISI 304. Никель (8–10,5 %) стабилизирует аустенит и обеспечивает пластичность, за счёт которой деталь штампуется и раскатывается без трещин. Углерод — единственный элемент, который одновременно повышает прочность и портит сварной шов; всё отличие 304L от 304 в нём одном.

Механические Свойства Перехода 304

Аустенитная структура не охрупчивается на холоде, поэтому переход AISI 304 работает в криогенике: при −196 °C ударная вязкость остаётся высокой. Это даёт редкую комбинацию — одна и та же деталь годится и для линии жидкого азота, и для трубопровода молока.

Физические Свойства

Для монтажника важны две цифры. Теплопроводность 16,2 Вт/(м·К) вдвое ниже, чем у углеродистой стали: тепло концентрируется у шва. КТР 17,2 × 10⁻⁶/°C на 30–35 % выше — переход 304 на линии между жёстко закреплёнными аппаратами удлиняется заметно сильнее, и эта разница уходит в компенсаторы.

Коррозионная Стойкость Перехода AISI 304

Питинговая Коррозия

PREN для 304 считают как Cr + 3,3·Mo + 16·N; при нулевом молибдене и азоте 0,05–0,08 % получаем PREN ≈ 18–19. Это ниже порога 32, с которого начинается пригодность для морской воды. В испытании ASTM G48 (метод A, 6 % FeCl₃) критическая температура питтинга для перехода 304 находится в районе комнатной или ниже: образец питтингует при 20 °C за считанные часы.

Межкристаллитная Коррозия — Главный Риск

Сварная деталь с двумя кольцевыми швами, поэтому МКК для него критична. При нагреве в диапазоне 425–870 °C (в части источников 425–815 °C) углерод диффундирует к границам зёрен и связывается с хромом в карбиды Cr₂₃C₆. Каждая частица карбида забирает примерно 16 атомов хрома на 6 атомов углерода, и прилегающая к границе зона опускается ниже 12 % Cr — порога устойчивости пассивной плёнки. Дальше электролит выедает границы, и шов разрушается по ЗТВ.

Что это значит для перехода 304 на практике:

1. Толстая стенка опаснее тонкой.При сварке листа 3 мм ЗТВ проводит в опасном диапазоне 30–60 с, карбиды только начинают выделяться. Для стенки 10 мм и более охлаждение медленнее, время измеряется минутами, и 304 сенсибилизируется заметно.

2. Многопроходная сварка деталей большого диаметра — худший случай:валик за валиком греет одну и ту же зону.

3. Термообработку на монтаже почти не делают.Аустенит требует закалки 1040–1120 °C с быстрым охлаждением; в трассовых условиях это невыполнимо, поэтому защита строится на выборе материала.

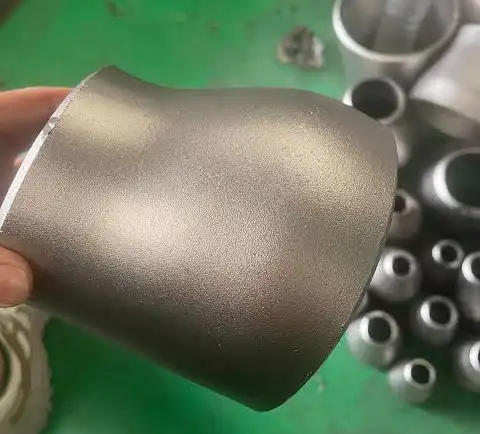

переход 304 нержавеющий поставщик

Двухсертификационный Материал 304/304L

Современная металлургия решила вопрос за инженера: свыше 95 % мировой нержавеющей стали выпускают процессом AOD, а в нём снять углерод до 0,02–0,03 % проще и дешевле, чем остановиться ровно на 0,08 %. Поэтому основной объём листа и трубы идёт с двухсертификационным паспортом: углерод ≤ 0,03 % (уровень 304L) при хроме 18,0–20,0 % и никеле 8,0–10,5 %.

Практический вывод: первый вопрос изготовителю — «материал двухсертификационный?» Если да, спор 304 против 304L снимается: вы получаете свариваемость 304L по цене 304. Если сертификат только на 304 с углеродом 0,06–0,08 %, для сварного узла без ТОСВ это повод запросить другой материал.

Стойкость По Средам

Итог по коррозии простой: деталь для окислительных сред, пищевых продуктов, слабых органических кислот и щелочей умеренной концентрации. Как только появляются хлориды и температура проходит 50–60 °C, переход 304 меняют на 316L, а при хлоридах вместе с высокой температурой — на дуплекс 2205.

Температурный Диапазон Перехода 304

Важное расхождение, из-за которого возникает спор с проектировщиком: ASME Section VIII Div. 1 ограничивает 304L температурой 425 °C, тогда как таблицы допускаемых напряжений ASME B31.3 идут выше. Если в спецификации стоит переход 304L и температура среды 500 °C, это несоответствие коду, а не «небольшое превышение». Правильный выход в этом диапазоне — переход 321 или 347 (в отечественной номенклатуре 08Х18Н10Т, 12Х18Н10Т): титан или ниобий связывают углерод, и сенсибилизация не развивается.

Монтаж Перехода AISI 304: Ориентация Эксцентрического Исполнения

Это тот пункт, где переход 304 ставят неправильно чаще всего, и где в отраслевой литературе есть настоящее расхождение.

Классическое правило. Hydraulic Institute формулировал его так: если источник жидкости расположен выше насоса, эксцентрический переход 304 ставится плоской стороной вниз, чтобы выделившиеся пузыри пара уходили обратно в источник. Если всасывающий трубопровод приходит после длинного горизонтального участка или жидкость подводится снизу, плоская сторона разворачивается вверх.

Упрощённое полевое правило. «На горизонтальном всасывании — только плоской стороной вверх» тиражируется в большинстве обучающих материалов. Оно верно для самого частого случая (чистая жидкость, источник ниже насоса) и неверно как универсальный закон.

Правильный вопрос звучит не «как положено по стандарту», а «что в этой линии соберётся, в каком месте и что это сделает с насосом». Соберётся газ — плоская сторона вверх, газ уходит по ней к насосу. Осядут твёрдые частицы или нужен дренаж — плоская сторона вниз, чтобы не было низшей точки. Оба варианта инженерно обоснованы, и в проекте фиксируют не только тип детали, но и её ориентацию на изометрии.

Что ещё требуется на всасывании:

1. Прямой участок перед деталью — 5…10 диаметров трубы. ANSI/HI 9.8 запрещает возмущающие поток детали ближе пяти диаметров от насоса.

2. Запас NPSHa относительно NPSHr — не менее 1,0…1,5 м для водяных систем.

3. Деталь не должна работать как опора: трубопровод поддерживается независимо, иначе перекос уходит в патрубок насоса.

4. Ориентацию фиксируют в акте: при разборе рекламации это первое, что спросит изготовитель насоса.

Масштаб ошибки в реальном случае: на перекачивающей станции деталь концентрического исполнения, поставленная плоской стороной вниз на горизонтальном всасывании, создал газовый мешок, перекрывший до 15 % площади входа на пуске. Расчётный NPSHa не добирал 0,8 м, насос работал с кавитацией — и виноватым сначала считали насос.

Гидравлика: Как Деталь Меняет Поток

Три следствия, которые упускают чаще всего:

1. Смещение оси вводят в расчётную модель.27 мм для DN 150×100 и 55 мм для DN 300×200 — это дополнительные изгибающие моменты и другие отметки опор по обе стороны от перехода 304. Если эксцентричность не заложена в модель напряжений, расчёт формально не описывает реальную геометрию.

2. Короткая деталь ускоряет поток и повышает эрозию.На малом конце скорость выше в 2 и более раза, и для сред с песком или катализатором там появляется первая лунка. Решение — переход 304 с утолщённой стенкой или наплавкой конического участка.

3. Эксцентрический переход 304 даёт несимметричный поток.По наклонной стороне скорость выше, чем по плоской, и непосредственно за деталью профиль искажён. Поэтому перед расходомерами и на входе в насос деталь отодвигают на требуемый прямым участком, а не ставят «где удобно по компоновке».

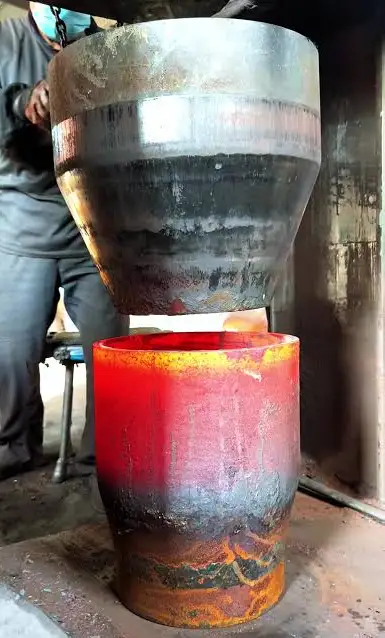

переход 304 нержавеющий Заводское производство

Сварка и Изготовление Перехода 304

Присадочный материал. Для 304 и 304L — ER308L или ER308 по AWS A5.9; для покрытых электродов — E308L-16. Обе марки подходят к обоим основным металлам, но ER308L устойчивее к сенсибилизации.

Режим. РИГ для корня, ММА или импульсная РИГ для заполнения; тепловложение 0,8…1,5 кДж/мм; межпроходная температура не выше 150 °C; поддув аргона в корень обязателен — без него внутри шва остаётся окалина, а это будущий питинг.

Ступень Толщин На Стыке

Деталь нередко стыкуется с более толстой деталью — воротниковым фланцем, кованым фитингом, патрубком арматуры. Ступенчатая толщина создаёт концентратор напряжений, и код это регулирует.

Если отношение толщин перехода 304 и ответной детали превышает 1,5:1, разницу не «заливают» усилением шва: код требует именно геометрии — расточки или проставки с расточкой. Усиленный шов в этом месте работает как концентратор.

Дефекты и Их Причины

ASTM A403 предусматривает испытание на сопротивление МКК по ASTM A262. При приёмке перехода 304 под агрессивную среду стоит прямо уточнить, по какой практике испытание выполнялось (A или E) и выполнялось ли вообще: это не формальность сертификата, а единственное документальное подтверждение стойкости ЗТВ.

Применение Перехода AISI 304

Пищевая и молочная промышленность. Переход 304 связывает линии разных диаметров на розливе, в CIP-контурах и на обвязке ёмкостей. Требования — Ra ≤ 0,8 мкм, полное проплавление, отсутствие застойных зон; для молочных линий применяют исполнение по DIN 11866 и 3-A. Берут тонкостенное исполнение, а при сборке критично отсутствие смещения кромок: внутренний шов должен быть заподлицо, иначе на нём копятся остатки продукта.

Фармацевтика и чистые среды. Линии PW и WFI с Ra ≤ 0,5 мкм, где валидация требует документального подтверждения каждого стыка. Переход 304 встречается на вспомогательных контурах; на основных линиях чаще стоит 316L.

Водоподготовка и ХВО. Детали DN 100…400 на линиях осветлённой воды, солевых растворов, регенерации. Дешёвая и коррозионно достаточная позиция при отсутствии хлоридов выше 50–60 °C.

Химическая промышленность. Линии азотной и уксусной кислоты, обвязка реакторов. Поучительный случай: на линии уксусной кислоты переход 304 дал ножевую коррозию по швам за два года; после замены на 304L тот же узел ходил пять лет без следов коррозии и без течей. Это ровно тот случай, когда ресурс решает марка, а не толщина стенки.

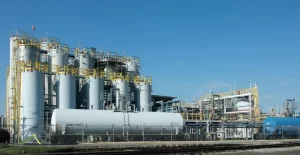

тройник AISI 304 Химическая промышленность

Энергетика и теплообмен. Детали DN 200…500 в обвязке теплообменников, деаэраторов, подогревателей; при рабочих температурах выше 400 °C чаще берут 321 или 347.

Криогеника. Линии жидкого азота и кислорода: переход 304 сохраняет вязкость при −196 °C.

Экология и газоочистка. Детали в системах аспирации и мокрых скрубберов; ограничение — хлориды и гипохлорит в оборотной воде.

Как Выбрать Переход AISI 304

Когда НЕ выбирать переход AISI 304: морская вода и среды с хлоридами выше 50–60 °C; гипохлорит и влажный хлор; серная кислота средних концентраций; сварные узлы в диапазоне 425–870 °C без стабилизирующих добавок; участки с абразивным износом без усиления стенки.

Реальный Инженерный Опыт

Металл на концах мягче, чем в середине. Партия из 38 нержавеющих деталей была разрезана после замеров и показала характерную картину: концы по геометрии вышли точными, стенка распределена неравномерно — у торцов с запасом, а локальное утонение садится на конической части. Отдельный сюрприз — поверхностная твёрдость: у торцов она оказалась в среднем примерно на 35 % ниже, чем в среднем сечении. Вывод для входного контроля: пересчитывать твёрдость в предел прочности по эмпирической формуле и судить по этому пересчёту нельзя — оценка выйдет заниженной. Нужен сертификат, а при сомнениях — вырезной образец.

Ультразвук врёт системно, а не случайно. В том же исследовании ультразвуковой замер толщины давал завышенные значения, причём результат зависел от ориентации преобразователя: когда плоскость раздела совпадала с осью трубы, показание выходило чуть выше, чем при перпендикулярном положении. Для перехода 304 с криволинейной образующей это даёт разброс на ровном месте. Правильная практика — калибровать толщиномер по образцу с той же геометрией и брать несколько точек по окружности каждого конца, а не один замер «в удобном месте».

«Экономия» на эксцентрическом исполнении. Известен производственный компромисс: обрезать концентрический переход 304 по наклонной плоскости и продать как эксцентрический. Результат — эллиптический торец, несовпадение с прямой трубой и непровар по части периметра. Признак простой: у настоящего эксцентрического перехода 304 малый конец плоский и круглый, у обрезанного — скошенный эллипс. Это видно линейкой до сварки.

Спор о плоской стороне. На профильных площадках тема повторяется годами, и обе стороны приводят реальные случаи. Правы обе: правило «плоской стороной вверх» выведено для чистой жидкости и источника ниже насоса, а на затопленном всасывании и на пульпе оно даёт отказ. Продуктивный подход — фиксировать в проекте не правило, а обоснование: что собирается в линии, где и как это повлияет на насос.

Проверка марки в цехе. Быстрые способы отличить AISI 304 от 316 и от подделки: магнит — обе марки в отожжённом виде практически немагнитны, после холодной деформации дают слабую реакцию; капля кислотного теста — разница в окраске; спектрометр — точный ответ по Ni, Cr и Mo за минуту. Молибден отсутствует у 304 и присутствует у 316, это первый маркер. На входном контроле сварных узлов PMI дешевле одной переварки.

Альтернативные Материалы

Разница в цене между переходом AISI 304 и деталью 316L — 35–50 %, и это тот случай, когда замена на 316L оправдана конкретной температурой и содержанием хлоридов в среде, а не «на всякий случай».

Доступные Формы Выпуска

1. Концентрическое и эксцентрическое исполнение— бесшовные DN 15…300 и штампосварные DN 200…1200; материал ASTM A403 WP304/WP304L, размеры по ГОСТ 17378-2001 или ASME B16.9.

2. Кованые фитингииз AISI 304 — [группа кованых фитингов](https://www.jnalloys.ru/кованые-фитинги/) по ASTM A182 F304/F304L для высоких давлений и малых проходов.

3. Отводы, тройники, заглушки— тот же сортамент ASTM A403, полный ряд [фитингов BW](https://www.jnalloys.ru/фитинги-bw/).

4. Трубыпод стыковку — [трубы] по ASTM A312 TP304/TP304L.

5. Фланцыответных соединений — [фланцы] по ASTM A182.

Исполнение внутренней поверхности под заказ: травление, электрополировка до Ra ≤ 0,5 мкм, механическая полировка. Документы — EN 10204 3.1, при необходимости 3.2 с инспекцией заказчика, испытание на МКК по ASTM A262.

Часто Задаваемые Вопросы

Вопрос: Переход AISI 304 или 304L — что взять для монтажной сварки?

Ответ: 304L, если после сварки не будет термообработки. Разница в цене 3–5 %, а зона термического влияния перехода 304 при стенке 10 мм и многопроходной сварке сенсибилизируется. Ещё лучше — двухсертификационный материал 304/304L.

Вопрос: В какую сторону ставить эксцентрический переход 304 на всасывании насоса?

Ответ: Зависит от источника. Жидкость приходит снизу или после длинного горизонта — плоской стороной вверх, чтобы газ уходил к насосу. Источник выше насоса — плоской стороной вниз, чтобы пар возвращался в источник. Пульпа и линии с полным дренажем — плоской стороной вниз.

Вопрос: Какой PREN у AISI 304?

Ответ: PREN ≈ 18–19. Молибдена в стали нет, поэтому работает только базовая часть формулы Cr + 16N. Это ниже порога 32, с которого начинается пригодность для морской воды.

Вопрос: Какая максимальная рабочая температура у перехода AISI 304?

Ответ: До 870 °C в окислительных средах при непрерывной службе, до 925 °C при периодическом нагреве без нагрузки. Но 425–870 °C — зона сенсибилизации, поэтому для сварных узлов в этом интервале берут 321 или 347.

Вопрос: Можно ли заменить переход AISI 304 на 08Х18Н10?

Ответ: Да, 08Х18Н10 — прямой отечественный аналог AISI 304 по составу. Учтите, что ГОСТ 17378-2001 формально охватывает углеродистую и низколегированную сталь, поэтому деталь из коррозионностойкой марки идёт по ТУ, и в спецификации указывают сортамент и материал отдельно.

Вопрос: Обязательно ли утолщать переход 304 для абразивных сред?

Ответ: Для сред с песком, катализатором или суспензией — да. Скорость на малом конце растёт как квадрат отношения диаметров, и максимум эрозии приходится именно туда. Решение — утолщённая стенка на малом конце или наплавка конического участка.

Вопрос: Почему изменилась длина при том же DN?

Ответ: Длина привязана к большему диаметру, но внутри ряда есть ступени: DN 300 — 203 мм, а DN 350 — уже 330 мм. Переходы 304 из разных ступеней раздвигают трассу, и это учитывают в изометрии.

Вопрос: Допустимо ли смещение кромок на стыке перехода и трубы?

Ответ: По ASME B31.1 п. 127.3(c) максимальное внутреннее смещение не должно превышать 1,5 мм и в любом случае — по РТД. В практике для трубопроводов берут порог не более половины толщины стенки; для гигиенических линий по ASME BPE — менее 15 % толщины.

Вопрос: Что делать, если толщина перехода 304 и фланца отличается более чем в 1,5 раза?

Ответ: По ASME B31.3 п. 328.4.2(5) требуется геометрия сопряжения: плавный уклон не более 30° по B31.1, расточка фланца или проставка с расточкой. Для циклических нагрузок уклон уменьшают до 18° и ниже. Усиление шва проблему не решает.

Вопрос: Чем проверять марку при входном контроле?

Ответ: Спектрометром — точно и за минуту; молибден отсутствует у 304 и есть у 316. Магнит в отожжённом состоянии почти не различает 304 и 316. Твёрдость на концах детали даёт заниженную оценку прочности, поэтому как замена сертификату не годится.

Вопрос: Переход 304 магнитится?

Ответ: В отожжённом состоянии практически нет. После холодной деформации (раскатка, гибка) часть аустенита превращается в мартенсит, и появляется слабая магнитная реакция. Заметный магнетизм — повод проверить, не пришла ли вместо 304 сталь другой группы.

Вопрос: Как формулировать заказ, чтобы не получить несоответствие?

Ответ: Указывайте пять параметров: исполнение (концентрический или эксцентрический), размер большого × малого, толщину стенки обоих концов, материал с нормой (ASTM A403 WP304L, при необходимости двухсертификационный) и стандарт размеров (ASME B16.9 или ГОСТ 17378-2001). Отдельным пунктом — минимально допустимая толщина стенки, если 87,5 % от номинала не подходит.
