Деформация стальных стальная труба — одна из самых распространенных и досадных проблем. Даже незначительное коробление, изгиб или скручивание — подобные деформации неизбежно скажутся на дальнейшей эксплуатации изделий.
Хорошая новость заключается в том, что деформацию стальная труба можно устранить и предотвратить. В этой статье, опирающейся на многолетний опыт работы с металлами и их обработки, вы найдете практические рекомендации, которые помогут вам исправить уже возникшие деформации и не допустить их появления в будущем.

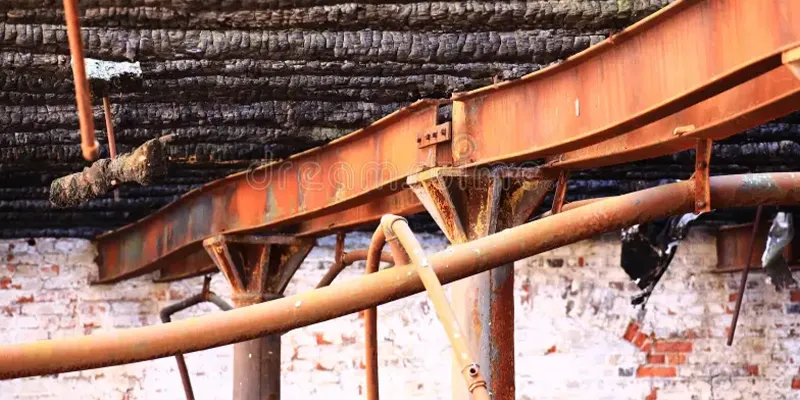

Деформация стальная труба возникает вследствие внутренних напряжений, неравномерного нагрева, механических воздействий или неправильного обращения с материалом.

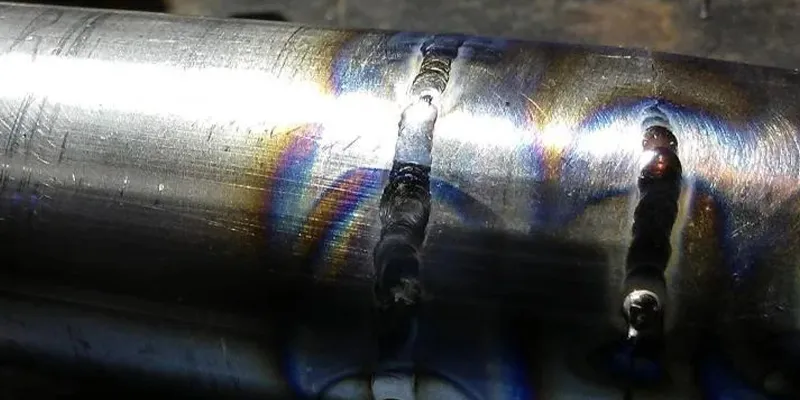

Тепловые напряжения: В процессе сварки или термической обработки сталь расширяется и сжимается неравномерно. Нержавеющие стали и никелевые сплавы особенно подвержены этому явлению, поскольку они обладают более низкой теплопроводностью и более высоким коэффициентом теплового расширения по сравнению с углеродистой сталью. Тепло дольше остается сконцентрированным в зоне сварного шва, а «стягивающее» усилие при остывании проявляется более интенсивно.
Механические напряжения: Неправильное применение методов гибки, прессования или прокатки может привести к возникновению остаточных напряжений, которые впоследствии проявляются в виде необратимой деформации.
Ненадежная фиксация: Если стальная труба недостаточно надежно закреплены в процессе механической обработки или сварки, даже незначительные тепловые или механические воздействия могут привести к существенному нарушению геометрии изделия.
Свойства материала: Некоторые марки нержавеющей стали — особенно аустенитные — обладают высокой склонностью к деформации в силу своей природной эластичности и склонности к наклепу (упрочнению при механической обработке). Никелевые сплавы, хотя и отличаются повышенной коррозионной стойкостью, также подвержены деформации под воздействием напряжений, если обращение с ними осуществляется некорректно.
Толщина стенки и форма: Тонкостенные трубы по своей природе более гибки и восприимчивы к изгибу. Аналогичным образом, трубы большой длины могут деформироваться легче из-за накопления напряжений по всей их протяженности.
Прежде всего, с помощью измерительных инструментов определите степень изгиба, чтобы выяснить: деформирована ли труба локально или по всей длине. Тщательно осмотрите стальная труба на наличие трещин или утонения стенок.
При незначительных изгибах или эллиптичности поперечного сечения выпрямление можно выполнить с помощью гидравлического пресса или прокатных валков. Используйте соответствующие формовочные насадки и подавайте давление плавно. Для труб квадратного или прямоугольного сечения для фиксации можно использовать С-образные струбцины со специальными подкладками. В случаях стойких деформаций, трудно поддающихся выпрямлению, наши специалисты часто применяют комбинированный метод: механическое воздействие в сочетании с локальным нагревом участка, расположенного с противоположной стороны от деформации.
Выполните локальный нагрев выпуклой стороны изгиба. Нагретый участок расширяется, а затем при остывании сжимается, возвращая трубу в исходное (центральное) положение. Опытные профессионалы способны быстро восстановить первоначальную форму стальная труба.
Если деформация участка трубы возникла вследствие сварочных работ, можно нанести наплавочный шов с противоположной стороны от деформированного участка; это позволит создать компенсирующие усадочные напряжения, действующие в обратном направлении. После сварки наплавленный шов следует зашлифовать заподлицо со стенкой трубы. Этот метод особенно эффективен в тех случаях, когда полная разборка конструкции для ремонта невозможна из-за технических сложностей демонтажа.
Если стальная труба имеет сильную эллиптичность поперечного сечения, трещины или следы повторной деформации, как правило, рекомендуется вырезать поврежденный участок и заменить его совершенно новой трубой.
Провисание труб после ремонта — это не косметический дефект, а индикатор того, что в узле появились некомпенсированные напряжения. Чаще всего это видно на горизонтальных участках большой длины (от 6 м и более), где труба после замены сегмента или сварки начинает «плыть» вниз на 10–40 мм в средней части пролёта.
Три типичные причины, по убыванию частоты на практике:
1. Снятие или ослабление опор во время ремонта.
Бригада вырезает дефектный участок, и на 2–4 часа труба остаётся без промежуточных подвесок. Собственный вес участка 6 м для DN100 с толщиной стенки 4 мм — около 75 кг. Этого достаточно, чтобы прогнуть трубу на 15–20 мм, если опорные расстояния превышают 2,5 м.
2. Несимметричный нагрев при сварке.
При вварке нового сегмента тепло уходит преимущественно в одну сторону — в прилегающую трубу, а не равномерно по обеим. Усадка при остывании смещает ось на 5–15 мм. На нержавеющих сталях это проявляется сильнее из-за низкой теплопроводности (16 Вт/(м·К) против 50 у углеродистой стали).
3. Остаточные сварочные напряжения без последующей ТО.
Когда по проекту не требуется термообработка, но длина ремонтной вставки превышает 500 мм, напряжения релаксируют в эксплуатации и «тянут» трубу вниз в течение 1–3 месяцев.
Шаг 1 — диагностика.
Измерьте стрелу прогиба лазерным уровнем или натянутым шнуром. Допустимое отклонение по СНиП и ASME B31.3: не более 1 мм на 1 м длины, но не более 10 мм на всю длину участка. Если фактический прогиб больше — требуется правка.
Шаг 2 — выбор метода правки.
Зависит от величины прогиба и материала:
| Стрела прогиба | Материал | Метод | Температура нагрева |
| до 10 мм | Углеродистая сталь | Холодная правка домкратом | Без нагрева |
| 10–25 мм | Углеродистая сталь | Локальный нагрев выпуклой стороны | 600–650 °C |
| 10–25 мм | Нержавейка 304/316 | Нагрев выпуклой стороны | 500–550 °C, медленное охлаждение |
| 25–50 мм | Любой | Комбинированный: нагрев + механическое усилие | 550–600 °C |
| > 50 мм | Любой | Вырезка и замена участка | — |
Шаг 3 — фиксация опор.
Перед правкой установите временные подпорки с шагом 1,5–2,0 м. После правки — постоянные опоры или подвески с шагом по проекту, но не более 3 м для DN50–DN150. Для DN200 и больше — не более 4 м.
Шаг 4 — контроль.
После правки проверьте прямолинейность по шнуру, отсутствие эллиптичности калибром-оваломером. Сделайте отметку на трубе с датой и величиной прогиба — это пригодится при следующем ремонте для отслеживания динамики.
1. Нагревать нержавеющую сталь выше 600 °C без защиты аргоном — образуется слой окалины толщиной 0,05–0,1 мм, под которым начинается межкристаллитная коррозия.
2. Править трубу ударами кувалды — риск вмятин и трещин на тонкостенных участках.
3. Оставлять провисший участок «как есть», если величина прогиба превышает 10 мм — через 6–12 месяцев в этой зоне скапливается конденсат или продукт, ускоряется коррозия.
Заложите в ППР (план производства ремонта) пункт: перед вырезкой дефектного участка установить страховочные опоры с шагом 1,5 м по обе стороны от места ремонта на длине не менее 5 м. Это занимает 20 минут и почти полностью исключает провисание как класс проблем.
Заводское производство труб из нержавеющей стали
Ниже приведены наиболее практичные и надежные производственные меры, позволяющие снизить деформацию стальная труба примерно на 90%.
Отдавайте предпочтение низкоуглеродистым или стабилизированным нержавеющим сталям — таким как марки 304L или 316L, — вместо выбора стандартных марок 304 или 316.
При приемке труб проверьте их прямолинейность с помощью поверочной линейки или лазерного измерительного инструмента, убедившись, что отклонение для каждой трубы не превышает 1 мм на метр длины.
Если требуются операции холодной гибки или механической обработки, трубы должны пройти отжиг для снятия напряжений или выдержаны в естественных условиях в течение 24 часов для самопроизвольного снятия внутренних напряжений.
Обеспечьте равномерную толщину стенок. Для выполнения стыков используйте двойную V-образную или двойную U-образную разделку кромок и применяйте методы двусторонней сварки.
Радиус гибки должен составлять не менее трех наружных диаметров трубы; слишком малый радиус повышает риск овальности сечения.
Для длинных труб устанавливайте дополнительные временные опорные точки через каждые 2–3 метра.
Перед сборкой зафиксируйте трубы в проектном положении с помощью мощных зажимов (струбцин) или внутренних подкладных колец.
При прихватке: наносите прихватки через каждые 90 градусов, длиной 10–15 мм каждая. Начинайте сварку с центрального участка, затем симметрично продвигайтесь к обоим концам трубы.
Для выполнения финишного сварочного шва применяйте технологию с низким тепловложением: используйте минимально возможную силу тока и высокую скорость сварки (предпочтительна TIG-сварка). Тепловложение на один проход шва не должно превышать 1,5 кДж/мм.
Используйте метод сегментированной сварки «обратным шагом»: проварите участок длиной 30–50 мм, затем перейдите на противоположный конец и выполняйте сварку в обратном направлении, чередуя сегменты.
При многопроходной сварке полностью завершите сварку с одной стороны, прежде чем переходить к противоположной, чтобы обеспечить симметрию процесса.
Тонкостенные трубы (толщиной менее 3 мм) необходимо сваривать с использованием импульсной TIG-сварки или автоматизированных сварочных систем. Выполнение непрерывной сварки при высоких значениях сварочного тока строго запрещено.
Сразу после завершения сварки необходимо быстро охладить зону сварного шва с помощью влажной ткани или сжатого воздуха; при этом не допускается подвергать нержавеющую сталь прямому закаливанию.
Обязательным условием является использование трубогибочного станка с ЧПУ, оснащенного дорном; размер дорна должен быть точно подобран в соответствии с внутренним диаметром трубы.
В процессе гибки необходимо обеспечить равномерную скорость деформации и надлежащее смазывание.
Сразу после гибки следует проверить трубу на наличие овальности с помощью калибра-оваломера; если степень овальности превышает 3%, для коррекции формы необходимо приложить легкое давление.
Если требуется отжиг, уложите трубы горизонтально на специальные опорные приспособления (обеспечив не менее двух точек опоры на каждый метр длины), чтобы предотвратить их провисание под собственным весом. Нагрев должен быть равномерным, а охлаждение — медленным.
После сварки или правки в обязательном порядке проводится пассивация (путем погружения материала в раствор, содержащий 20% азотной кислоты и 2% плавиковой кислоты, на 30 минут с последующим промыванием чистой водой) для восстановления коррозионной стойкости.
Храните трубы в горизонтальном положении, подкладывая деревянные бруски или резиновые прокладки в качестве опор через каждые 2 метра; высота штабеля не должна превышать трех рядов.
При транспортировке фиксируйте трубы с помощью нейлоновых строп; непосредственное использование стальных тросов, контактирующих с поверхностью труб, строго запрещено.
На оба конца длинных труб следует надевать защитные заглушки для предотвращения механических повреждений (ударов).
При незначительной деформации (изгибе менее 5 мм) действуйте в следующей последовательности:
Медленно выправляйте трубу, используя гидравлический домкрат или ручной правильный станок, непрерывно контролируя прямолинейность с помощью поверочной линейки в процессе работы.
При стойких изгибах: используйте ацетилено-кислородную горелку для локального нагрева выпуклой стороны изгиба до температуры 550–600°C. Ширина зоны нагрева должна примерно вдвое превышать диаметр трубы. Дайте трубе остыть на воздухе естественным образом; возникающие при остывании силы сжатия выпрямят трубу.
При овальности труб: скорректируйте форму с помощью внутреннего экспандера или внешнего обкаточного станка, применяя умеренное давление.
При сильной деформации: полностью вырежьте деформированный участок и замените его новым сегментом трубы, выполнив симметричную сварку стыков.
При условии строгого соблюдения вышеперечисленных семи пунктов можно успешно предотвратить 99% проблем, связанных с деформацией стальных труб.
Труба из нержавеющей стали 304
Труба из нержавеющей стали 316L
Труба из нержавеющей стали 321
Труба из нержавеющей стали 254SМО
Труба из нержавеющей стали 904L
Труба из супердуплексная сталь S32750
При сварке металл нагревается до 1500–1600 °C в зоне шва, а соседние участки остаются холодными. При остывании шов укорачивается на 1–3% от длины — это создаёт напряжение, которое изгибает трубу. Особенно заметно на тонкостенных трубах (стенка 2–4 мм) и нержавейке из-за низкой теплопроводности: тепло уходит в одну сторону, остывание идёт неравномерно.
Да, если стрела прогиба не превышает 10 мм, а труба — из углеродистой стали. Используйте винтовой домкрат с опорой на две точки, плавно увеличивая усилие до восстановления прямолинейности. Для нержавеющих труб холодная правка не рекомендуется: остаточные напряжения могут привести к коррозионному растрескиванию через 3–6 месяцев.
ASME B31.3: не более 1 мм на 1 м длины, максимум 10 мм на весь участок. ГОСТ 17375: для DN до 100 мм — 1,5 мм/м, для DN 100–200 мм — 1,0 мм/м. СНиП 3.05.05-84: отклонение от прямолинейности на 1 м длины не более 1,5 мм, на всю длину — не более 10 мм.
Замерьте прогиб лазерным уровнем. Установите временные опоры с шагом 1,5–2 м. Для прогиба до 10 мм — холодная правка домкратом. Для 10–25 мм на углеродистой стали — локальный нагрев до 600–650 °C с одновременным усилием. Для нержавейки — нагрев 500–550 °C с медленным охлаждением. После правки проверьте шнуром.
Теплопроводность нержавейки (16 Вт/(м·К)) втрое ниже, чем у углеродистой стали (50 Вт/(м·К)). Тепло концентрируется в зоне сварки, создавая больший градиент температур и более сильную усадку. Коэффициент теплового расширения у аустенитных сталей (304, 316) — 17,3×10⁻⁶/°C, что на 40% выше, чем у углеродистой стали.
Да, но с ограничениями. Максимальное усилие — не более 3 тонн для DN50–DN100, до 5 тонн для DN150–DN200. Подкладывайте деревянные или алюминиевые прокладки под точки контакта. Правьте плавно, без рывков, с контролем прямолинейности шнуром каждые 2 мм хода.
Для углеродистой стали — 600–650 °C (тёмно-красное каление). Для нержавейки 304/316 — 500–550 °C. Для дуплексных сталей (2205, 2507) — не выше 300 °C, иначе выпадают сигма-фазы. Inconel 625 можно править при 700–750 °C. Греть только выпуклую сторону, ширина зоны нагрева — 3–4 толщины стенки.
После полного остывания до температуры цеха (около 20 °C). Для углеродистой стали это 1–2 часа, для нержавейки — 3–4 часа из-за низкой теплопроводности. Проверка «на горячую» даёт заниженные цифры прогиба: металл расширен и кажется прямее, чем после охлаждения.
Для углеродистых сталей с толщиной стенки до 20 мм — не требуется, если нагрев был локальным и не превышал 650 °C. Для легированных и нержавеющих сталей — обязателен отпуск при 250–300 °C в течение 1 часа на каждые 25 мм толщины. Без отпуска в зоне нагрева остаются растягивающие напряжения 100–150 МПа.
Перед вырезкой дефектного участка установите страховочные опоры с шагом 1,5 м на длине не менее 5 м в обе стороны. Используйте кондукторы для фиксации соосности. Сварку ведите симметрично: два сварщика одновременно с противоположных сторон. После сварки опоры не снимайте до полного остывания.
